ACOUSTIC BEACONS - PT9 2020. 7. 27. 10:19

The new TSO-C121b. Or simply: Blue 90

BLUE90은 항공용 수중 탐지 비콘(underwater locater beacon)으로서 항공 분야에도 해상 성능을 제공합니다. BLUE90은 물속에서 90일 동안 작동하며, 2018년 1월 1일부터 전세계 모든 항공기에 적용되는 TSO / ETSO-C121b 규정에 따른 요구 사항을 충족합니다.

BLUE90 특성 및 사양:
작고 가벼움. 간단한 설치
주파수 범위: 37.5kHz +/- 1kHz
최소 작동 수명 90일
20,000 피트(6,096m) 심해에서까지 감지 가능
리튬 함량 1g미만으로 운송시 제약이 없는 것이 특징.

TECHNICAL SPECIFICATIONS

BLUE90

OPERATING FREQUENCY

37.5 KHZ +/- 1KHZ

OPERATING DEPTH

6096 M (~ 20.000 FT)

PULSE LENGTH

9.0 MS MINIMUM

PULSE REPETITION RATE

0.9 PULSE/S MINIMUM

OPERATING LIFE

90 DAYS (MINIMUM)

ACOUSTIC OUTPUT ON ACTIVATION

106 N/M² RMS PRESSURE @ 1 METRE (160.5 DB)

ACOUSTIC OUTPUT AFTER 90 DAYS

70 N/M2 RMS PRESSURE @ 1 METRE (157.0 DB)

OPERATING



TEMPERATURE RANGE

–2°C (28°F) TO +38° C (100°F)

ACTUATION

FRESH OR SALT WATER

RADIATION PATTERN

80% OF A SPHERICAL PATTERN

WEIGHT, BEACON

190G (6.7 OUNCES)

POWER SOURCE

A SELF-CONTAINED, LITHIUM METAL BATTERY.

FIELDREPLACEABLE AND NONRESTRICTED FOR TRANSPORT!

(UN3091/PI970)

'ACOUSTIC BEACONS - PT9' 카테고리의 다른 글

Blue 90 항공용 수중 탐지 비콘  (0) 2020.07.27
PT9 Ninety (Acoustic beacon)  (0) 2017.06.27
PT9 NINETY  (0) 2017.02.02
VDR/S-VDR 이란?  (0) 2015.04.09
PT9 BEACON  (0) 2015.04.06
posted by (주)얼라이드이파트(AEP) 얼라이드이파트

댓글을 달아 주세요

ACOUSTIC BEACONS - PT9 2017. 6. 27. 11:15


The new standard: PT9 Ninety

PT9-NINETY는 VDR 시스템의 자료 저장 캡슐 위에 설치 되는 Acoustic beacon입니다.
VDR의 Beacon은 의무적으로 매년 성능 테스트를 해야하며 제대로 작동하지 않을 경우 즉시 교체하셔야 합니다.




- VDR 제조업체 -
Netwave, Danelec, Consilium, JRC, Furuno, Sperry, Raytheon , Transas, Totem Plus 등

:: 호환 가능한 Beacon 타입 ::
DK120, DKM120, ELP-362D, DK480, DK140, RJE ULB-362 등

(위 타입 이외의 제품은 전화로 문의해주세요!)




Technical Specifications :
- Operating Frequency : 37.5kHz +/- 1kHz
- Operating Depth : 6096m
- Pulse permanence : 9ms (minimum)
- Pulse Repetition Rate : Approx. 0.9 Pulse/s
- Operating Life : 90 days(minimum)
- Activation : Fresh or salt water
- Operating temperature range : -2℃ to + 38℃






폐사는 Acoustic Beacon의 테스트 키트를 보유하고 있고 제조사로부터 전문교육이수를 받았으며, 인증서 또한 보유중입니다.

'ACOUSTIC BEACONS - PT9' 카테고리의 다른 글

Blue 90 항공용 수중 탐지 비콘  (0) 2020.07.27
PT9 Ninety (Acoustic beacon)  (0) 2017.06.27
PT9 NINETY  (0) 2017.02.02
VDR/S-VDR 이란?  (0) 2015.04.09
PT9 BEACON  (0) 2015.04.06
posted by (주)얼라이드이파트(AEP) 얼라이드이파트

댓글을 달아 주세요

ACOUSTIC BEACONS - PT9 2017. 2. 2. 14:24

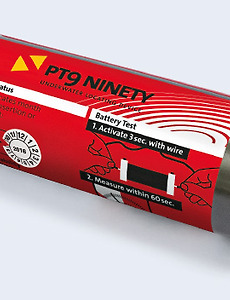

The new standard: PT9 Ninety

IMO resolution MSC.333(90): On ships which are built on or after July 1, 2014, underwater locating devices must ensure a regulatory transmission time of at least 90 days.

Minimum Performance Standards

  • SAE AS8045A
  • IEC 61996-1 (2013-05) Ed. 2.0 This standard incorporates the applicable parts of the performance standards included in IMO Resolution MSC.333(90).

Dimensions

  • Length 98mm (3,85 inch), Diameter 33mm (1,3 inch) same as PT9 C-Proof
  • Weight: 187 g (6.6 ounces)

Power source

  • Self-contained, lithium battery (field replaceable)
  • Non restricted for transport (UN3091/PI970)

Operating Details

  • Actuation: Automatically by both, fresh and salt water, at all depths from 0.15 m/0.5 ft to 6096 m/20000 ft within 4 hours after immersion
  • Operating Depth: Surface to 6096 m/20000 ft
  • Operating Temperature: -2 °C (28 °F) to +38 °C (100 °F).
  • Radiation Pattern: 80% of a spherical pattern
  • Operating Frequency: 37.5 ± 1 kHz
  • Pulse Length: 9.0 ms minimum.
  • Repetition Rate: 0.9 pulse/s minimum
  • Operating Life: 90 days

Acoustic Outputs on Activation

  • Initial Operation: 106 N/m2 (1060 dyne/cm2) r.m.s. (during the pulse) pressure normalized to 1 metre range, that is, at a level of 160.5 dB vs 1 μPa at 1 metre
  • Immediately after 90 days continuous operation: 70 N/m2 (700 dyne/cm2) r.m.s. (during the pulse) pressure normalized at 1 metre range, that is, at a level of 157 dB vs 1 μPa at 1 metre
Corrosion-resistance guaranteed
A new formulated ceramic coating topped the already excellent corrosion protection. Hence the PT9 ninety withstands the extreme environmental conditions on sea even longer. Approved in long term testing and guaranteed by us.

BSH approved compatibility
The PT9 adaptor kits guarantee you the compatibility to all customary VDR- and S-VDR data protective capsules. Verified by the BSH, the international accredited Federal Maritime and Hydrographic Agency.

Periphery and Equipment
Use the PT9 Periphery with the PT9 C-Proof as well as the PT9 NINETY.




'ACOUSTIC BEACONS - PT9' 카테고리의 다른 글

Blue 90 항공용 수중 탐지 비콘  (0) 2020.07.27
PT9 Ninety (Acoustic beacon)  (0) 2017.06.27
PT9 NINETY  (0) 2017.02.02
VDR/S-VDR 이란?  (0) 2015.04.09
PT9 BEACON  (0) 2015.04.06
posted by (주)얼라이드이파트(AEP) 얼라이드이파트

댓글을 달아 주세요

ACOUSTIC BEACONS - PT9 2015. 4. 9. 09:55



1. VDR 정의 : 선박이 항해하는 동안 주요 데이터를 기록하고 유지, 관리하는 장치(선박안 설치)

              원인 분석에 필요한 운항 상황에서의 거의 모든 데이터를 기록하여 저장함

               항해기록장치(선박용 블랙박스).



2. 목적 : 사고의 원인을 찾아내기 위한 사고 후속 조사 기간 동안 사용하기 위한 것이다.



3. 기록되어야 하는 자료 항목 : 날짜 및 시간, 선박의 위치,  속력, 선수방위, 선교의 각종 음향(Bridge audio), 통신소리, Radar data and post-display selection, 측심장치, Main alarms, Rudder order and response, 기관 사용명령 및 응답, 선체개구의 상태, 수밀문 및 방화문 상태, 가속도 및 선체응력, 풍향 및 풍속.



4. S-VDR(Simplified-) : date, time, position, speed, heading, bridge audio, COMMS audio, radar data만을 기록하도록 함.



5. 적용 : SOLAS 제 5장에 정의도니 분류의 선박에는 이들 성능기준에 규정된 것보다 열악하지 아니하는 능력을 가진 VDR을 설치하여야 한다.



6. VDR 탑재대상선박 및 시기

가) 신조선(2002. 7. 1일 이후 건조) : 건조당시부터 설치

 o 국제항해 모든 여객선

 o 국제항해 3,000톤 이상의 여객선외의 선박

나) 현존선

 o 2002. 7. 1일전에 건조된 국제항해 현존 로로 여객선 : 2002. 7. 1일 이후 첫 검사 시까지 설치

 o 2002. 7. 1일전에 건조된 국제항해 현존 비로로 여객선 : 2004. 1. 1일까지 설치





Tag =

vdr, vdr reacon, s-vdr, pt9, vdr G4, Voyage Data Recorder, beacon, beacon battery, JCY-1800, JCY-1850, Acoustic-Beacon, data protective capsules, BSH, Underwater Locating Device, ULD, C-proof, FRM, DK120, DKM120, ELP-362D, RJE ULB-362, 비콘, 비콘베터리, 선박 블랙박스, 항해기록장치, 항해 데이터 레코더

'ACOUSTIC BEACONS - PT9' 카테고리의 다른 글

Blue 90 항공용 수중 탐지 비콘  (0) 2020.07.27
PT9 Ninety (Acoustic beacon)  (0) 2017.06.27
PT9 NINETY  (0) 2017.02.02
VDR/S-VDR 이란?  (0) 2015.04.09
PT9 BEACON  (0) 2015.04.06
posted by (주)얼라이드이파트(AEP) 얼라이드이파트

댓글을 달아 주세요

ACOUSTIC BEACONS - PT9 2015. 4. 6. 11:11



    PT9 C-PROOF는 항해 데이터 레코더 시스템 (VDR / S-VDR)의 최종 기록 매개체 (FRM)에 설치하며 침수에 의해 활성화되면 최소 30일 동안 위치 결정 신호를 전송한다.



    PT9 C-PROOF은 독일 연방 해양과 수로기구에 의해 승인받았으며, 해양의 거친 파도와 충격에도 견딜 수 있게 제작되었다.




PT9 C-PROOF Beacon

■ 독일에서 만든 Acoustic-Beacon-Innovation!!

■ Underwater Locating Device(ULD) for VDR and S-VDR data protective capsules

■ BSH 승인 (The German Federal Maritime and Hydrographic Agency)



1. EVERY SHIP APT TESTING (ANNUAL PERFORMANCE TESTING)

  VDR의 Beacon은 의무적으로 매년 성능 테스트를 해야 합니다.

  성능 테스트를 만족하지 못한 결과가 나올 경우 즉시 교체 하여야 합니다.



2. 기술적 사양



3. 호환 가능 제품

 - PT9 100% 교체 가능 타입 : Dukane [DK120, DKM120]

                                   Teledyne Benthos [ELP-362D, RJE ULB-362]

 - DK485, DK130, DK140 대신 PT9 C-proof (PT9 어댑터 키트와 함께 구입)으로 교체 가능.







= PT9 C-PROOF 출고 전 세팅작업 =















Tag =

vdr, vdr reacon, s-vdr, pt9, vdr G4, Voyage Data Recorder, beacon, beacon battery, JCY-1800, JCY-1850, Acoustic-Beacon, data protective capsules, BSH, Underwater Locating Device, ULD, C-proof, FRM, DK120, DKM120, ELP-362D, RJE ULB-362, 비콘, 비콘베터리, 선박 블랙박스, 항해기록장치, 항해 데이터 레코더,

underwater acoustic beacon,

PT9, underwater locating device, VDR, S-VDR, Voyage Data Recorder, FRM, maritime navigation,  DIN EN Data Recording Unit, DRU, 61996, SAE AS 8045, BSH, rain, spray, condensation, data protective capsules, VR-5021,  VR-5000, VR-5011, VR-5015, , Consilium VDR F2
