고주파 펄스 변조를 위한 최적의 선택, CX1151G 특장점 총정리

안녕하세요, 얼라이드이파트 입니다!

​

선형가속기 및 고출력 펄스 변조 시스템의 안정성과

정밀함을 결정짓는 핵심 부품은 바로 고전압 스위칭 소자입니다.

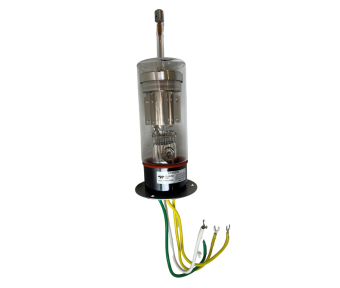

CX1151G는 탁월한 지터 억제 능력과 안정적인 양극 지연 시간 특성으로,

장시간 정밀한 고출력 스위칭이 필요한 전력 제어 현장에서

필수적으로 선택받고 있는 4극관 타입의 소자입니다.

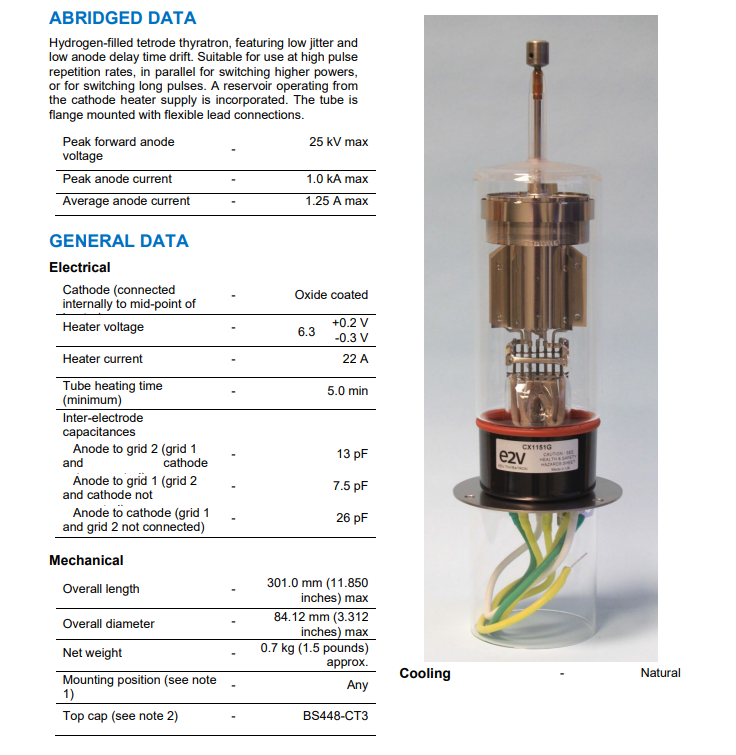

제품의 핵심 데이터시트를 바탕으로 실무자분들이

꼭 확인하셔야 할 핵심 내용을 정리해 드리겠습니다.





☑️주요 특징

구분	상세 사양
순방향 양극 전압	최대 25 kV
최대 양극 전류	최대 1.0 kA
평균 양극 전류	최대 1.25 A

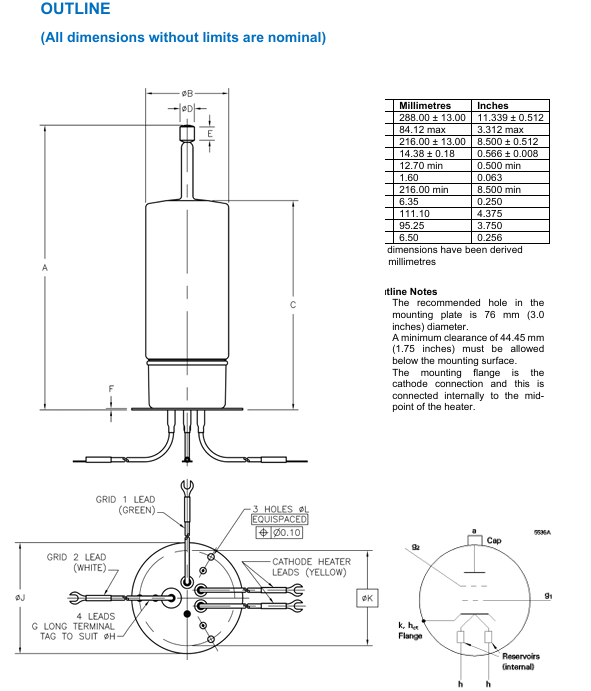

제품 전체 길이	최대 301.0 mm (11.850 인치)
제품 전체 직경	최대 84.12 mm (3.312 인치)

​



☑️ 현장 실무자를 위한 특징 요약

​

✔️초정밀 타임 지터(Jitter) 제어

타임 지터가 전형적으로 5.0 ns, 최대 10.0 ns 수준으로 매우 낮아

시스템의 정밀한 동기화를 보장

​

✔️우수한 양극 지연 시간 드리프트

Anode Delay Time Drift가 20~50 ns 수준으로 억제되어

장시간 가동 시에도 일관된 동작 신뢰성을 유지

​

✔️고주파 펄스 반복률(PRR) 최적화

고주파수 펄스 반복 작동 환경에 적합하도록 설계되어 Linac 등

연속적이고 빠른 스위칭이 필요한 시스템에 이상적

​

✔️병렬 연결을 통한 전력 확장성

더 높은 전력을 제어해야 하는 대형 시스템의 경우,

여러 대의 CX1151G 장비를 병렬로 구성하여 스위칭 용량을 손쉽게 확장

​

✔️리저버(Reservoir) 일체형 설계

음극 히터 공급 전원(Cathode Heater Supply)과 연동되어 작동하는 수소 리저버가

튜브 내부에 내장되어 있어, 오랜 수명 동안 내부 가스 압력을 안정적으로 유지



---



💡이 제품을 선택해야 하는 이유

​

성능 편차 없이 압도적인 신뢰성을 보장하며

또한 어떤 각도로든 설치가 가능한 유연한 장착 규격과

편리한 리드선 연결 방식을 채택하여 장비 설계 및 현장 유지보수가 매우 용이합니다.





저희 얼라이드이파트는

Teledyne e2v에서 공식적으로 지정한

유일한 글로벌 디스트리뷰터로서,

AEP Linac 네덜란드 본사를 이어 호주, 뉴질랜드, 한국, 싱가포르, 일본 및 미국 등

전 세계에 위치하여 Magnetron, Thyratron 등

선형 가속기의 중요 부품의 신속한 공급이 가능합니다.

그 외 제품에 관련한 자세한 문의는 언제든지 아래로 연락주시길 바랍니다.
