35kV 고전압 스위칭의 해답, CX1528 중수소 사이라트론의 압도적 성능

안녕하세요, 얼라이드이파트 입니다!

​

최근 정밀 의료 및 산업용 가속기(LINAC) 기술이 고도화되면서,

아주 짧은 시간 안에 엄청난 에너지를 정밀하게 제어하는

'스위칭 기술'이 그 어느 때보다 중요해졌습니다.

오늘은 고성능 시스템의 심장 역할을 하는 고출력 스위칭 소자,

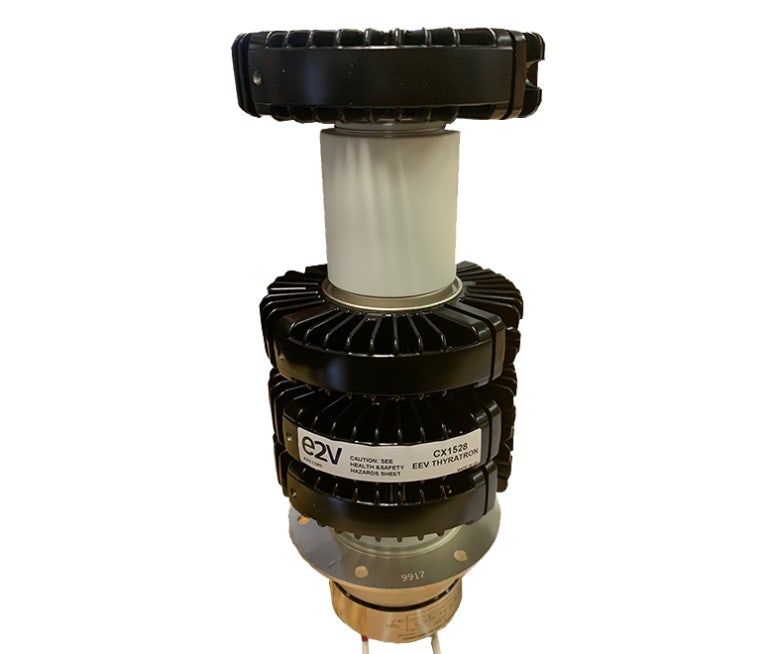

CX1528 모델을 살펴보려 합니다.





이 제품은 메탈-세라믹 구조의 중수소(Deuterium) 충전 타입 사이라트론(Thyratron)으로,

매우 높은 피크 전압과 전류를 안정적으로 스위칭하는 데 특화된

고출력 전력 제어 소자입니다.





☑️주요 특징

항목	상세 사양
충전 가스	중수소 (Deuterium
최대 피크 순방향 양극 전압	35 kV
최대 피크 양극 전류	5 kA
최대 평균 양극 전류	5.0 A
냉각 방식	강제 공랭 (Forced-air)





☑️ 전문가를 위한 특징 요약

​

✔️구조적 내구성

메탈-세라믹 봉입 구조 채택을 통한 고전력 환경에서의 기구적 신뢰성 확보

​

✔️정밀 압력 조절

독립된 히터 전원을 사용하는 리저버(Reservoir) 내장으로 가스 압력 미세 조정 가능

​

✔️고속 스위칭 성능

100 kA/μs 이상의 높은 전류 상승률(dl/dt) 구현 가능

​

✔️낮은 지터(Jitter)

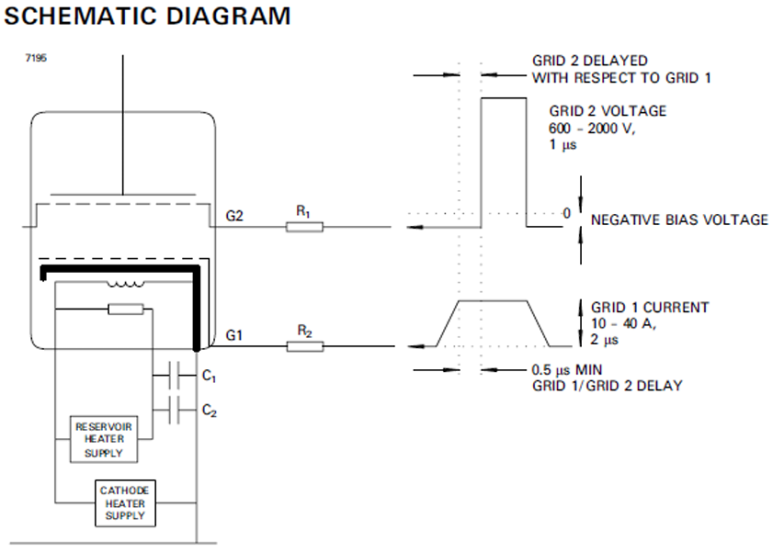

DC 히터 전원 및 이중 펄스 트리거링 시 1ns 미만의 극소 지터 달성

​

✔️효율적 열 관리

전용 쿨링 모듈을 활용한 베이스 및 엔벨로프의 집중 강제 공랭 시스템





저희 얼라이드이파트는

Teledyne e2v에서 공식적으로 지정한

유일한 글로벌 디스트리뷰터로서,

AEP Linac 네덜란드 본사를 이어 호주, 뉴질랜드, 한국, 싱가포르, 일본 및 미국 등

전 세계에 위치하여 Magnetron, Thyratron 등

선형 가속기의 중요 부품의 신속한 공급이 가능합니다.

그 외 제품에 관련한 자세한 문의는 언제든지 아래로 연락주시길 바랍니다.
