[마그네트론] MG5436 — X-BAND 레이더용 25kW



안녕하세요! 얼라이드이파트 입니다.
오늘은 마그네트론에 대해서 설명을 드리고자 합니다.



🔍 마그네트론이란?

마그네트론이란, 레이더의 ‘출력 담당’이라고 할 수 있는 부품으로,

신호를 실제 전파로 바꿔 송출하는 기능을 가진 제품입니다.

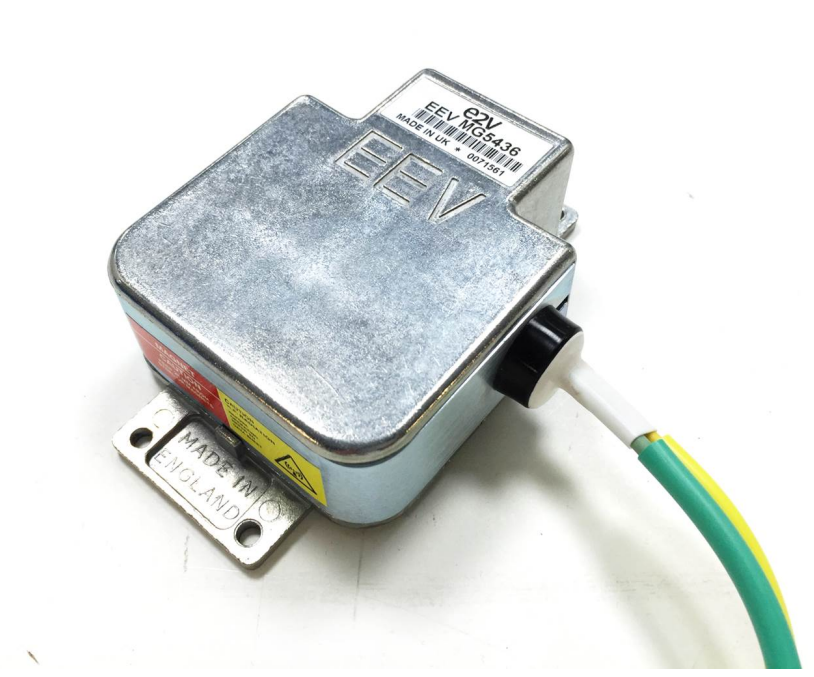

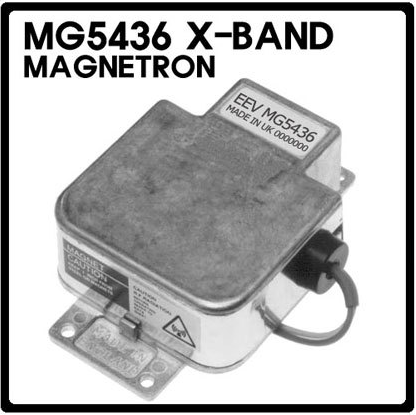

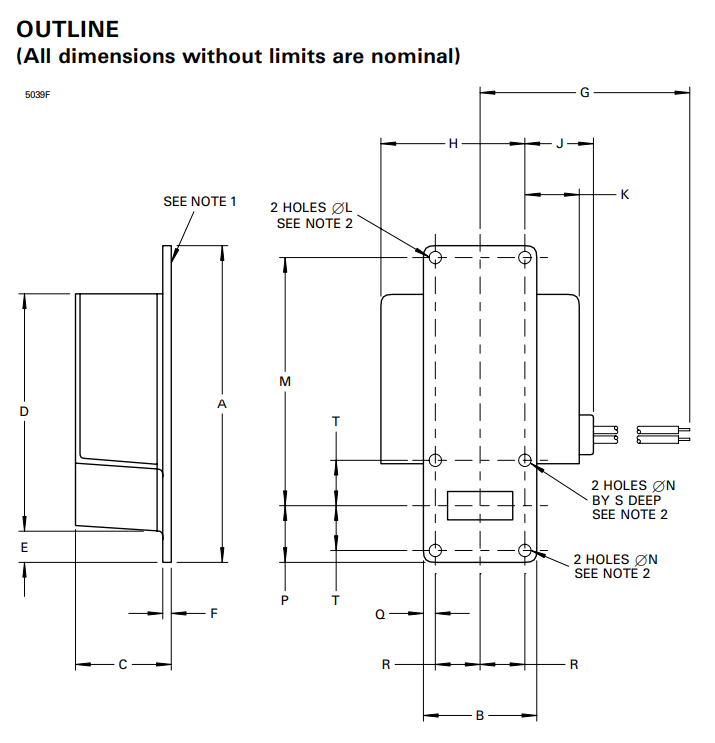

오늘은 그 중에서도 X-밴드 해상 레이더에 사용되는 고출력 모델, MG5436 제품을 소개해드리겠습니다.





---

GENERAL DATA (Electrical)
Operating frequency	9410 + 30 MHz
Typical peak output power	25 kW
Cathode	indirectly heated
Heater voltage (see note 1)	6.3 V
Heater current at 6.3 V (see note 2)	0.5 A
Cathode pre-heating time (minimum) (see note 3)	60 s
Input capacitance	9.0 pF max
Temperature coefficient of frequency	see note 4

---





또한 현장에서 장비를 다루다 보면,

사양표에 ‘6.3V 권장’이라든지 ‘예열 90초 이상’ 같은 문구가 종종 눈에 띄죠.

이건 단순한 숫자가 아니라, 마그네트론이 제 성능을 내고 오래 버티게 해주는 핵심 조건입니다.
오늘은 그중에서도 현장 설치나 유지보수 시 꼭 챙겨야 할 포인트를 간단히 짚어보겠습니다.

---





항목	권장값/조건	중요 이유
히터 전압	6.3 V	안정적 전자 방출 및 수명 보장
히터 전류	0.5 ~ 0.6 A	정상 발열 유지
보호 커패시터	≥ 4000 pF (최대 2 µF)	아킹 방지
예열 시간	≥ 90 초	수명 연장 및 안정 동작
주파수 변동	약 0.25 MHz/°C	고온 운용 시 주파수 보정 필요

---



이처럼, 마그네트론은 단순히 전원만 넣는 부품이 아니라,

온도·전압·예열 조건이 맞아야 제 성능을 내는 정밀한 진공관 장치입니다.
현장에서 설치나 교체 작업을 하실 때, 위 조건만 잘 지켜도 수명과 안정성이 눈에 띄게 달라집니다.



---

저희 얼라이드이파트 는

오늘 소개해드린 제품 MG5436 뿐만 아니라 다양한 제품들도 취급중으로 신속대응이 가능합니다.
그외 부속품에 관련한 자세한 문의는 언제든지 아래로 연락주시길 바랍니다.
