[사이라트론] 고펄스·고전압 스위칭을 위한 CX1551 Deuterium Thyratron 상세 스펙 및 차별점

안녕하세요, 얼라이드이파트 입니다!

​

의료용 방사선 장비, 고출력 레이저,

레이더 및 고주파 펄스 변조기(Pulse Modulator) 시스템 등

가혹한 고전압 환경에서는 정밀하고 안정적인 스위칭을 보장하는

핵심 소자가 필수적입니다.

​

오늘 소개해 드릴 제품은

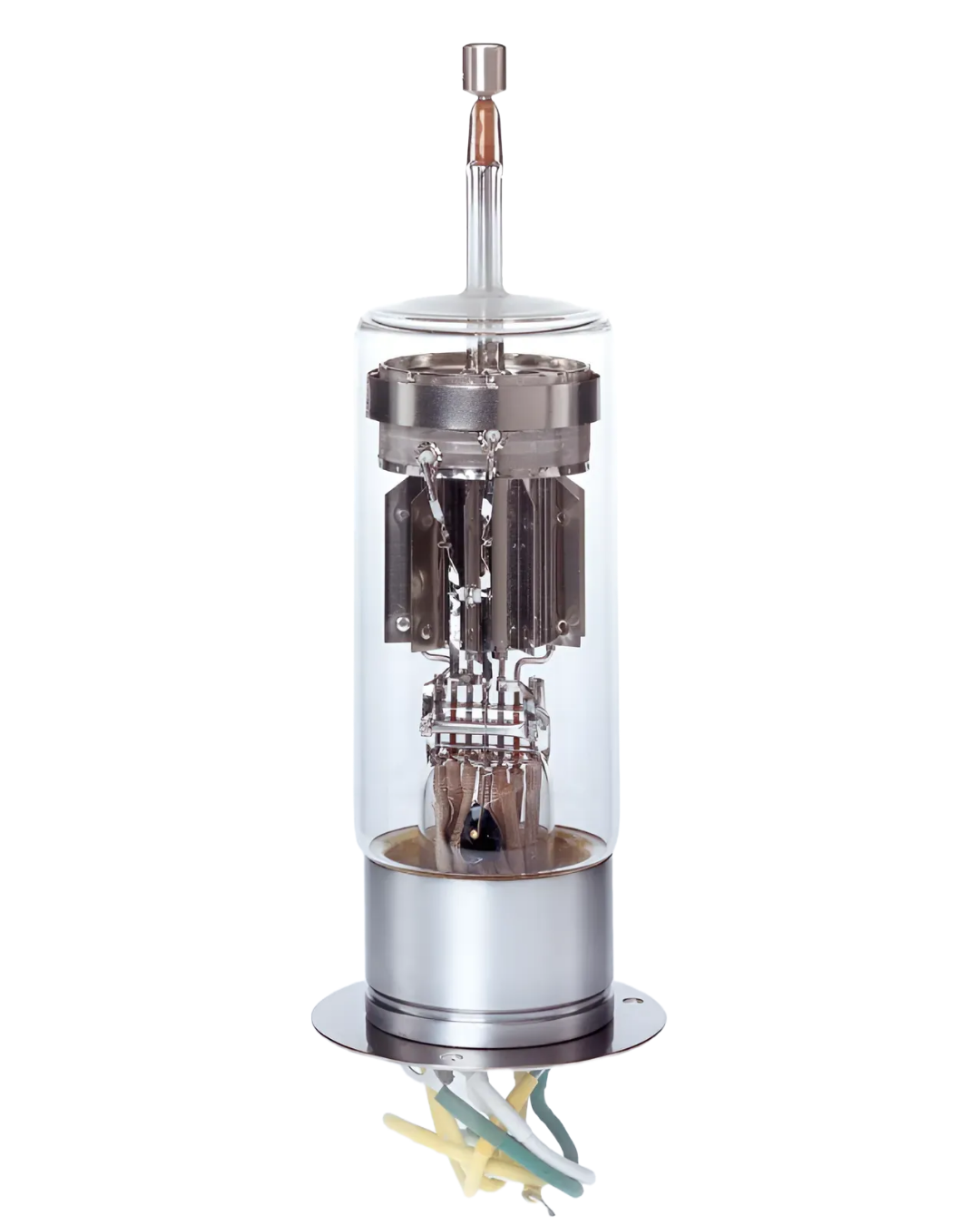

프리미엄 중수소 충전 테트로드 사이라트론(Deuterium-filled tetrode thyratron),

CX1551입니다.

연구원 및 장비 유지보수 실무자 분들을 위해

CX1551의 주요 사양과 차별화된 성능을

알기 쉽게 정리해 드리겠습니다.

☑️주요 특징

구분	상세 사양
제품명 / 모델명	CX1551 (CX1159 플랜지 베이스 타입)
순방향 피크 양극 전압 (Peak Forward Anode Voltage)	최대 33 kV (33 kV max)
피크 양극 전류 (Peak Anode Current)	최대 1.0 kA (1.0 kA max)
평균 양극 전류 (Average Anode Current)	최대 1.25 A (1.25 A max)
히터 전압 및 전류 (Heater Voltage / Current)	6.3 V (+0.2 / -0.3 V) / 22 A

💡이 제품만의 독보적인 차별점

​

✔️ 최고 수준의 정밀 제어

중수소 가스 충전 기술을 통해 고주파 및 고반복 펄스 환경에서

필수적인 낮은 지터(5.0 ns)와 극도로 낮은 지연 시간 드리프트 성능을 실현

​

✔️ 긴 수명과 가스 압력 유지

카토드 히터 전원 공급 장치와 연동되어 내부 가스 압력을 최적의 상태로

유지해 주는 가스 저장기(Reservoir)가 내장되어 튜브 수명이 획기적으로 연장

​

✔️ 안전하고 편리한 장착 구조

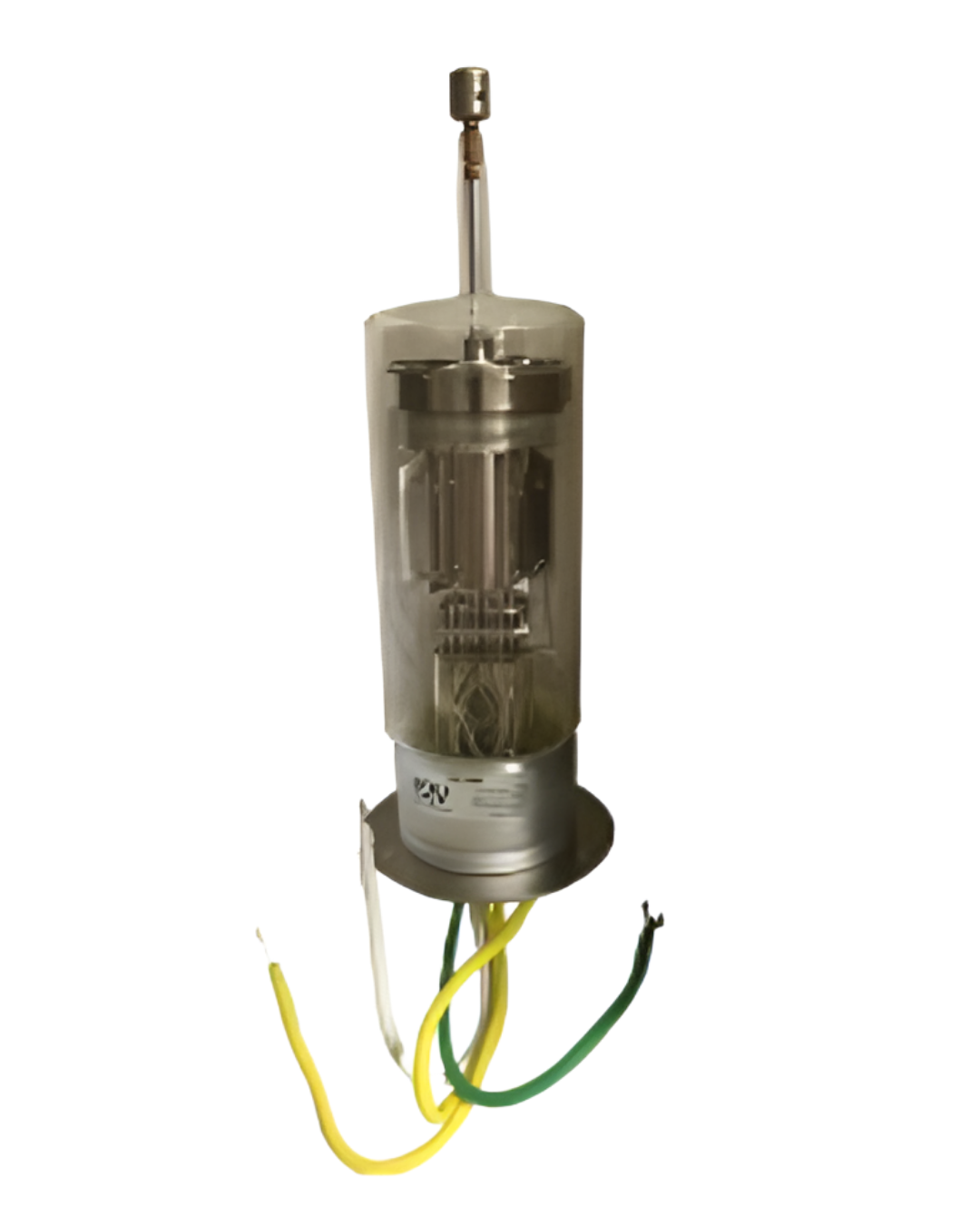

좁은 장비 내부에서도 유연하게 배선할 수 있는 신축성 있는 플라잉 리드(Flying leads)와

견고한 플랜지 베이스(Flange base) 구조를 채택해 교체 및 설치가 용이

저희 얼라이드이파트는

Teledyne e2v에서 공식적으로 지정한

유일한 글로벌 디스트리뷰터로서,

AEP Linac 네덜란드 본사를 이어 호주, 뉴질랜드, 한국, 싱가포르, 일본 및 미국 등

전 세계에 위치하여 Magnetron, Thyratron 등

선형 가속기의 중요 부품의 신속한 공급이 가능합니다.

그 외 제품에 관련한 자세한 문의는 언제든지 아래로 연락주시길 바랍니다.
