MG6028 Fast Tuned Magnetron 상세 스펙 분석 및 공급 가이드 (선형가속기용 5.0MW)



안녕하세요, (주)얼라이드이파트 입니다!

​

오늘은 선형 가속기 시스템의

핵심 심장 역할을 담당하는

고성능 초고주파 부품,

MG6028에 대한 핵심 기술 사양과 특징을

정리해 드리고자 합니다.

​

방사선 치료 기기,

산업용 비파괴 검사 장비,

고출력 레이더 및 선형가속기를

운영·제조하시는 연구원 및 엔지니어분들께

유용한 정보가 되기를 바랍니다!





💡 MG6028은 어떤 제품인가요?

​

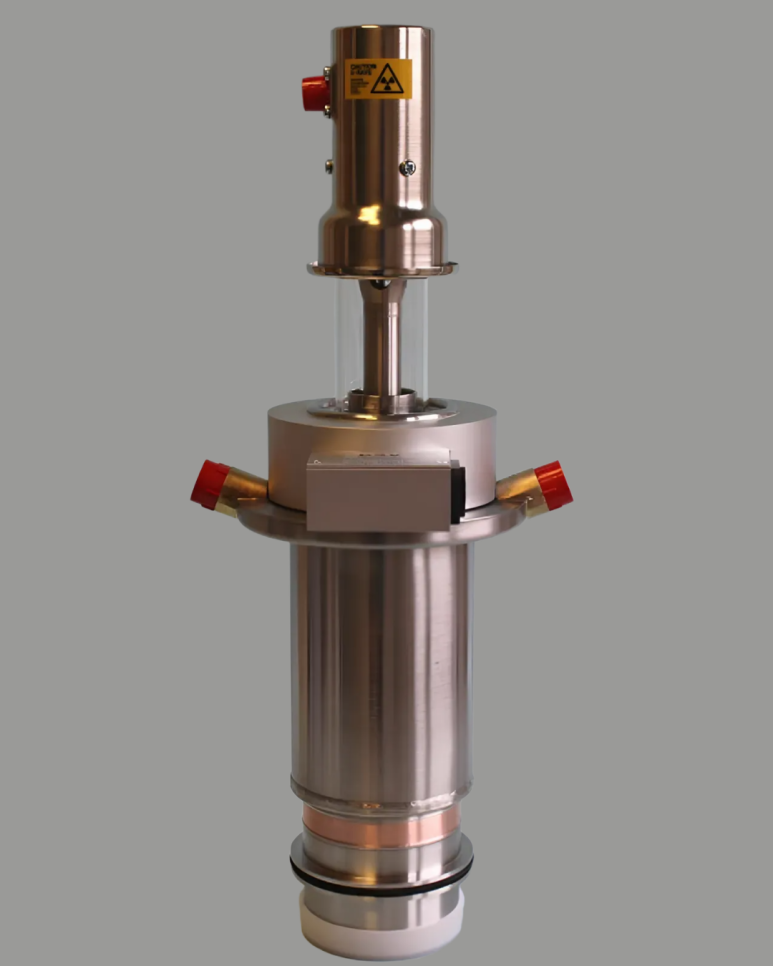

MG6028은 선형가속기용으로 특화 설계된

고속 튜닝 펄스 마그네트론(Fast Tuned Pulse Magnetron)입니다.

튜닝 드라이브를 통해

주파수 영역 내 임의의 지점으로

신속하게 주파수를 맞출 수 있으며,

DC 전원 공급 장치를 통한

원격 제어가 가능한 것이 가장 큰 특징입니다.

​

---



📌 핵심 사양 요약

구분	주요 사양 및 특징
피크 출력	명목 5.0 MW (최대 14 MW 피크 입력 대응)
주파수 범위	2856 ~ 2859 MHz (S-Band)
튜닝 범위	- 10 MHz (1.0 ~ 1.4 MHz/A)
자석 및 라운칭 섹션	MG6030 (별도 전자석 시스템 사용)
냉각 방식	수냉(Water) + 강제공기(Forced-air) 또는 SF6 가스 방식





⚙️ MG6028의 핵심 기술 및 운용 포인트

​

1. 강력한 출력 및 높은 안정성

MG6028은 피크 출력 5.0 MW급의

강력한 펄스 출력을 지원합니다.

대형 산업용 검사 장비나

정밀도를 요하는 가속기 환경에서 요구되는

주파수 안정성 및 대역폭 제어를

완벽하게 수행합니다.

​

2. 효율적인 열 관리 (Cooling System)

마그네트론 양극(Anode)과

전자석에 일체형 워터 재킷이 장착되어 있어,

분당 18~27L의 유량으로

안정적인 수냉식 열 제어가 가능합니다.

출구 윈도우 냉각의 경우 고압 공기 또는

SF6 아크 방지 가스를 활용하여

높은 고전압 환경에서도

안정적인 작동을 유지합니다.





저희 얼라이드이파트는

Teledyne e2v에서 공식적으로 지정한

유일한 글로벌 디스트리뷰터로서,

AEP Linac 네덜란드 본사를 이어

호주, 뉴질랜드, 한국, 싱가포르, 일본 및 미국 등

전 세계에 위치하여

Magnetron, Thyratron 등

선형 가속기의 중요 부품의 신속한 공급이 가능합니다.

그 외 제품에 관련한 자세한 문의는

언제든지 아래로 연락주시길 바랍니다.
