CX1559 중수소 사이라트론(Thyratron) 35kV 고전압 펄스 스위치 핵심 스펙 가이드

안녕하세요, 얼라이드이파트 입니다!

​

레이더 시스템, 방사선 의료용 가속기, 초고속 펄스 전원 장치 등

높은 전류 상승률과 대용량 펄스 제어가 필수적인 환경에서는

소자의 신뢰성이 시스템의 수명을 결정합니다.

​

오늘은 대용량 전력 스위칭 및 고반복률 환경에 최적화된

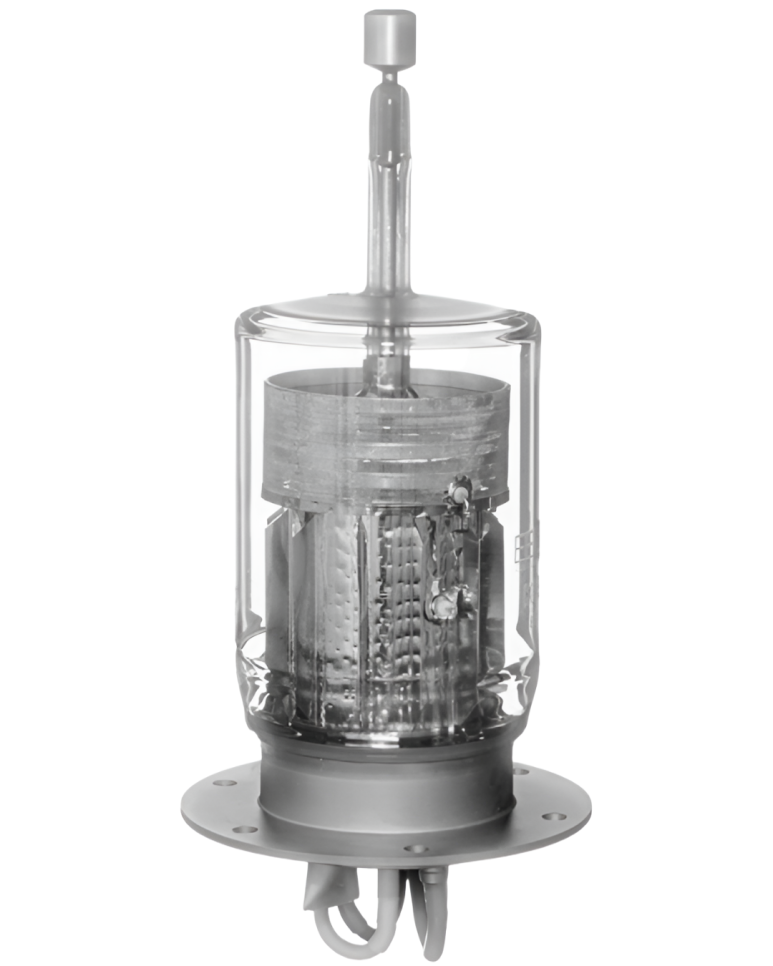

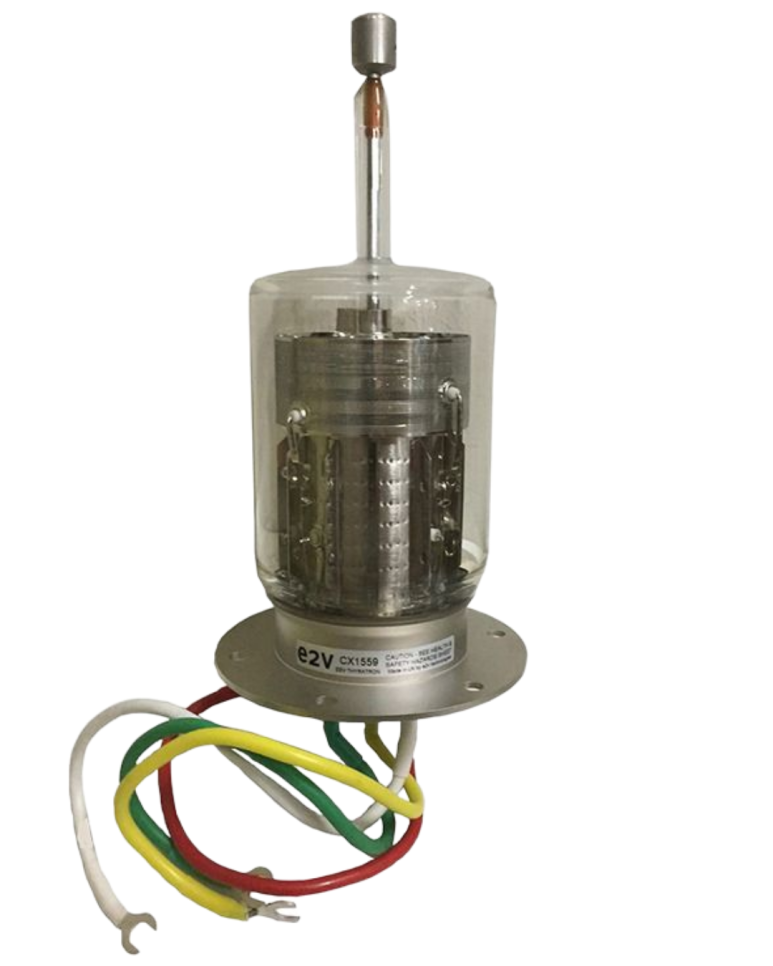

하이엔드 디바이스, Deuterium-filled flange mounted tetrode thyratron

'CX1559' 모델을 소개해 드립니다.

​

장비 설계 엔지니어 분들과

유지보수 담당자분들을 위해

공식 Product Sheet를 기반으로 한

핵심 요약 스펙과 본 제품만의 강력한 특장점을 정리해 드립니다.

☑️주요 특징

구분	상세 사양
최대 피크 순방향 아노드 전압 (Peak Forward Anode Voltage)	33 kV max
최대 피크 아노드 전류 (Peak Anode Current)	1500 A max (1.5 kA)
최대 평균 아노드 전류 (Average Anode Current)	1.5 A max
카소드 히터 전압 및 전류 (Cathode Heater V / I)	6.3±5% V / 23.5 A
리저버 히터 전압 및 전류 (Reservoir Heater V / I)	6.3±5% V / 8.0 A

💡이 제품만의 독보적인 차별점

​

✔️ 고성능 중수소 충전 기술

일반 수소 소자 대비 열적 안정성이 우수한

중수소를 충전하여 고반복률 환경에서도

극도로 낮은 지터와

최소화된 아노드 지연 시간 드리프트를 보장

​

✔️ 독보적인 초고속 전류 상승률 및 고용량 암페어 제어 성능

높은 전류 상승률과

고용량 암페어 능력을 구현하도록 설계되어

가혹한 펄스 변조 시스템에서도

강력하고 안정적인 대용량 스위칭을 실현

​

✔️ 독립형 히터 공급 리저버 통합 설계

카소드와 완벽히 분리된

별도의 리저버 히터 전원 공급 장치(6.3 V / 8.0 A)를 탑재하여

연속 구동 중에도 내부 가스 압력을

일정하게 유지하고 소자의 수명을 극대화

​

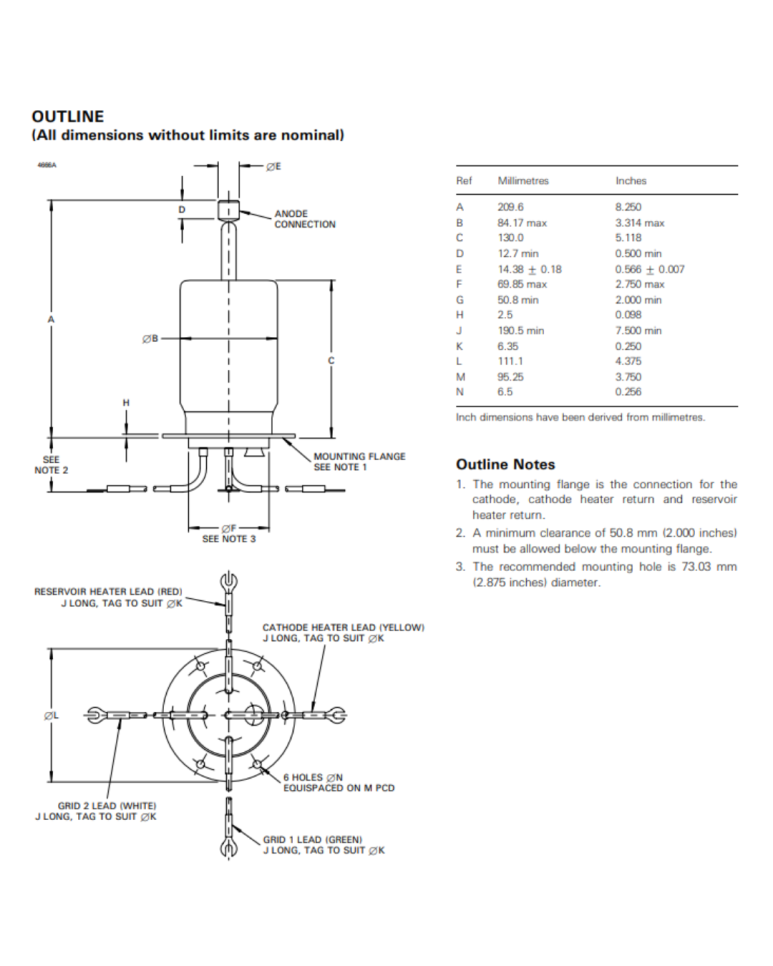

✔️ 안정적인 기계적 고정을 위한 플랜지 마운트 구조

장비 장착 및 높은 진동 환경에서도

완벽한 기계적 안정성을 제공하는 플랜지 장착 방식과

간편한 배선을 지원하는 리드선 연결 구조를 채택

저희 얼라이드이파트는

Teledyne e2v에서 공식적으로 지정한

유일한 글로벌 디스트리뷰터로서,

AEP Linac 네덜란드 본사를 이어 호주, 뉴질랜드, 한국, 싱가포르, 일본 및 미국 등

전 세계에 위치하여 Magnetron, Thyratron 등

선형 가속기의 중요 부품의 신속한 공급이 가능합니다.

그 외 제품에 관련한 자세한 문의는 언제든지 아래로 연락주시길 바랍니다.
