CX1551G 중수소 사이라트론(Thyratron) 고전압 펄스 스위치 핵심 스펙

안녕하세요, 얼라이드이파트 입니다!

​

레이더 시스템, 방사선 의료용 가속기, 고출력 펄스 전원 장치 등

고전압·고반복 스위칭 성능이 필수적인 환경에서는

어떤 소자를 선택하느냐가 시스템의

수명과 신뢰성을 결정합니다.

​

오늘은 대용량 전력 스위칭 및

병렬 운용에 최적화된 하이엔드 디바이스,

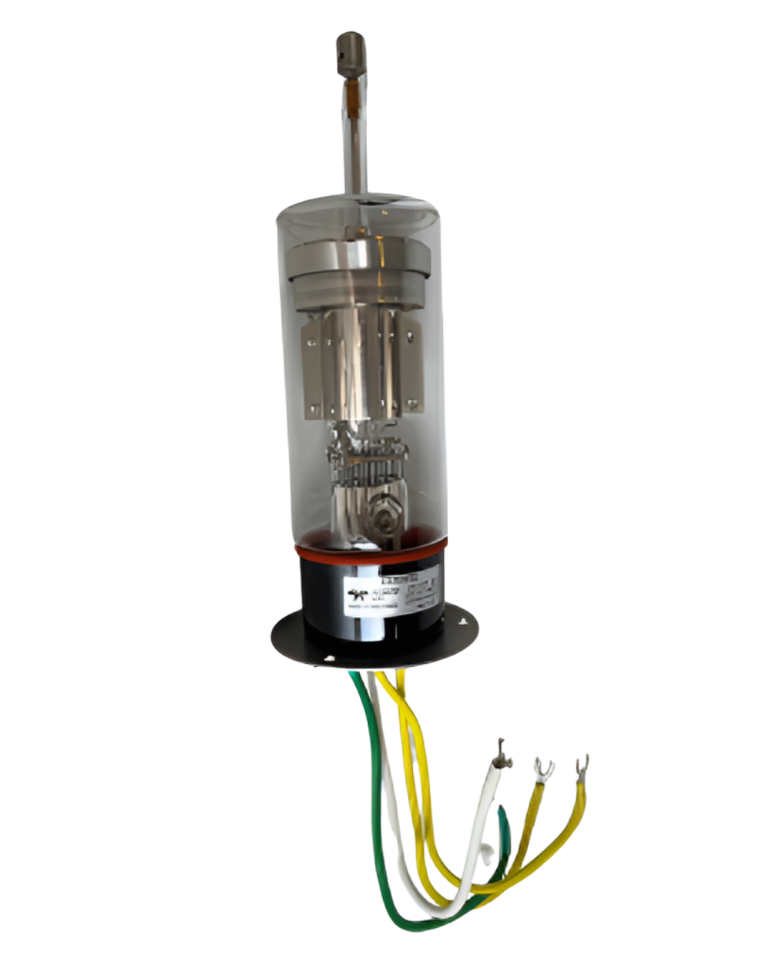

Deuterium-filled tetrode thyratron

'CX1551G' 모델을 소개해 드리겠습니다.

​

장비 설계 엔지니어 분들과 유지보수 담당자분들을 위해

공식 Product Sheet를 기반으로 한

핵심 요약 스펙과 본 제품만의

강력한 특장점을 정리해 드리겠습니다.

☑️주요 특징

구분	상세 사양
최대 피크 순방향 아노드 전압 (Peak Forward Anode Voltage)	33 kV max
최대 피크 아노드 전류 (Peak Anode Current)	1.0 kA max (1000 A)
최대 평균 아노드 전류 (Average Anode Current)	1.25 A max
카소드 히터 전압 및 전류 (Cathode Heater V / I)	6.3 V (+0.2 V / -0.3 V) / 22 A

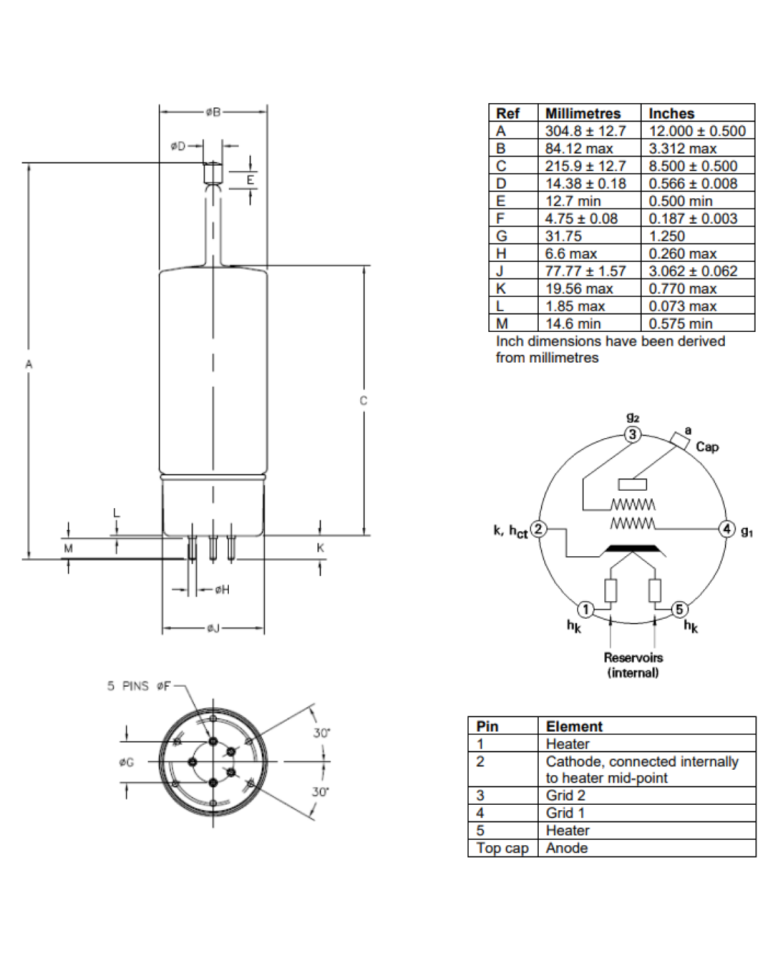

설치 및 리저버 구조 (Mounting & Reservoir)	플랜지 장착형(Flange Mounted) / 유연한 리드선 연결



---



💡 이 제품만의 독보적인 차별점

​

✔️ 고성능 중수소 충전 및 로우 지터 특성

일반 수소 소자 대비 열적 안정성이 우수한 중수소를 충전하여,

고반복률 및 긴 펄스 스위칭 환경에서도

극도로 낮은 지터와 최소화된 아노드 지연 시간 드리프트를 보장

​

✔️ 초고출력 제어를 위한 병렬 운용 지원

최대 33 kV 전압과 1.0 kA 피크 전류를

제어하는 성능을 갖추었을 뿐만 아니라,

소자 여러 개를 병렬로 연결하여 더 높은 대용량 출력을

안전하게 제어하는 펄스 시스템 구성에 완벽히 대응

​

✔️ 카소드 히터 연동형 리저버 통합 설계

카소드 히터 전원 공급 장치로부터 함께 작동하는

내부 리저버가 통합되어 있어 가혹한 연속 구동 중에도

내부 가스 압력을 일정하게 유지하고 소자의 수명을 극대화

​

✔️ 플랜지 장착 및 유연한 리드선 연결

안정적인 고정을 위한 플랜지 마운트 방식과

진동 및 외부 충격을 흡수할 수 있는

유연한 리드선 연결 방식을 채택하여

장비 내부 장착 및 유지보수가 매우 용이





저희 얼라이드이파트는

Teledyne e2v에서 공식적으로 지정한

유일한 글로벌 디스트리뷰터로서,

AEP Linac 네덜란드 본사를 이어 호주, 뉴질랜드, 한국, 싱가포르, 일본 및 미국 등

전 세계에 위치하여 Magnetron, Thyratron 등

선형 가속기의 중요 부품의 신속한 공급이 가능합니다.

그 외 제품에 관련한 자세한 문의는 언제든지 아래로 연락주시길 바랍니다.

​
