CX1154 세라믹 중수소 사이라트론(Thyratron) 고전압 스위칭 소자 핵심 스펙

E2V/메디컬 LINAC Parts

얼라이드이파트 2026. 7. 6. 14:56

안녕하세요, 얼라이드이파트 입니다!

오늘은 레이더, 방사선 가속기, 고출력 펄스 전원 장치 등

높은 반복률과 고전압·대전류 스위칭 시스템에서

핵심적인 역할을 담당하는

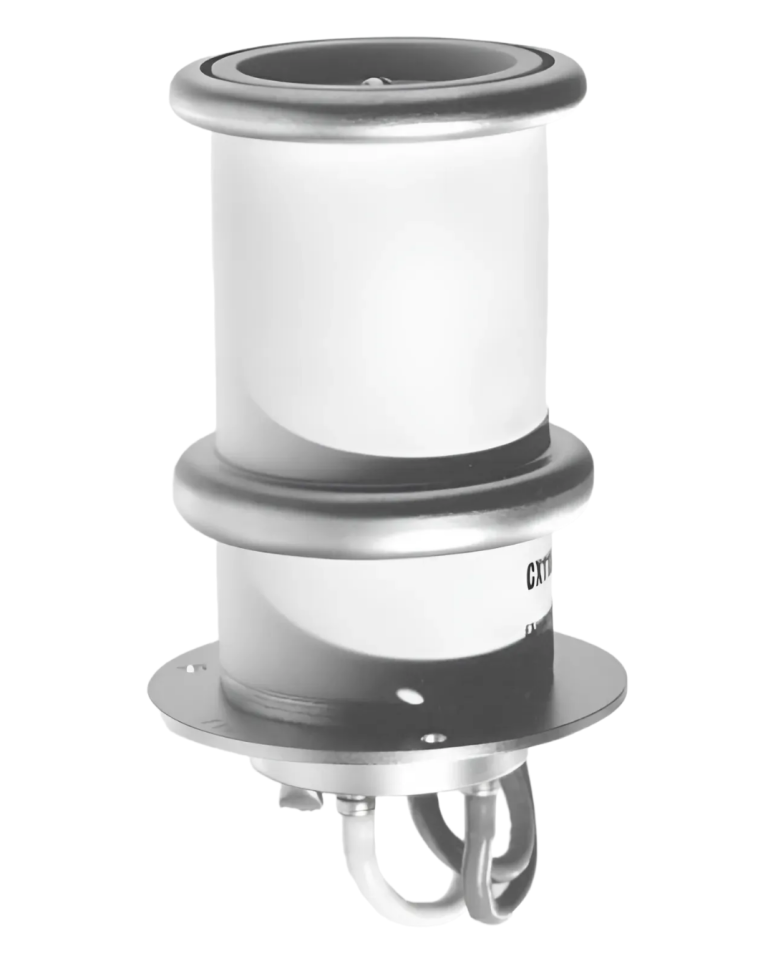

Deuterium-filled tetrode thyratron

'CX1154' 모델을 소개해 드리겠습니다.

☑️주요 특징

구분	상세 사양
최대 피크 순방향 아노드 전압 (Peak Forward Anode Voltage)	25 kV max
최대 피크 아노드 전류 (Peak Anode Current)	800 A max
최대 평균 아노드 전류 (Average Anode Current)	2.0 A max
카소드 히터 전압 및 전류 (Cathode Heater V / I)	6.3 ± 0.0 ~ 0.5 V / 22.5 A
리저버 히터 전압 및 전류 (Reservoir Heater V / I)	5.0 V / 7.0 A

💡이 제품만의 독보적인 차별점

✔️ 고내구성의 세라믹/금속 외피 구조

반 유리관과 달리 견고한 세라믹 및

금속 밀봉 구조를 채택하여

물리적 충격과 열 변형에 강하며

가혹한 산업 현장에서도 긴 수명을 보장

✔️ 40kV / 3.0kA 급 초고출력 대전류 스위칭 성능

최대 40 kV의 고전압과 3,000 A에 달하는

강력한 피크 전류를 안정적으로 제어할 수 있어

대용량 전력 변조 시스템에 최적화

✔️ 고반복률 및 장출력 펄스 환경 최적화

높은 펄스 반복률 하에서의 전력 변조는 물론,

긴 펄스 폭을 가진 스위칭 환경에서도

성능 저하 없이 탁월한 구동력

✔️ 독립형 히터 공급 리저버를 통한 로우 지터 구현

카소드와 분리된 별도의 리저버 히터 전원 공급 장치가

통합되어 내부 가스압을 정밀하게 제어하며,

이를 통해 극도로 낮은 지터와

파이어링 타임 드리프트를 실현

저희 얼라이드이파트는

Teledyne e2v에서 공식적으로 지정한

유일한 글로벌 디스트리뷰터로서,

AEP Linac 네덜란드 본사를 이어 호주, 뉴질랜드, 한국, 싱가포르, 일본 및 미국 등

전 세계에 위치하여 Magnetron, Thyratron 등

선형 가속기의 중요 부품의 신속한 공급이 가능합니다.

그 외 제품에 관련한 자세한 문의는 언제든지 아래로 연락주시길 바랍니다.
