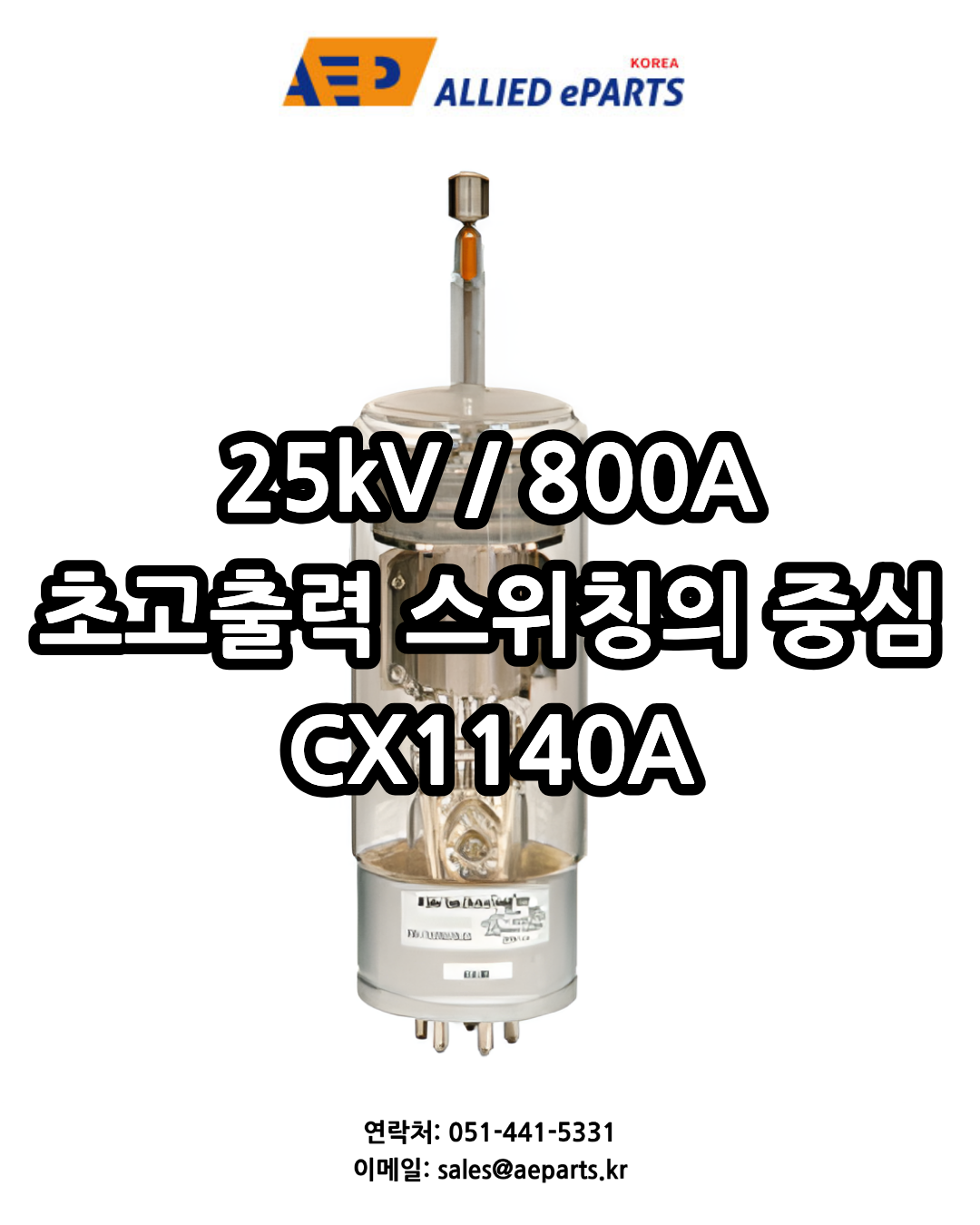

CX1140A 수소 사이라트론(Thyratron) 10MW 고전압 스위칭 소자 핵심 스펙 가이드

안녕하세요, 얼라이드이파트 입니다!

​

오늘 소개해 드릴 제품은 레이더,

의료용 가속기 및 고출력 펄스 전원 장치에서

뛰어난 정밀도와 안정성을 자랑하는 핵심 디바이스,

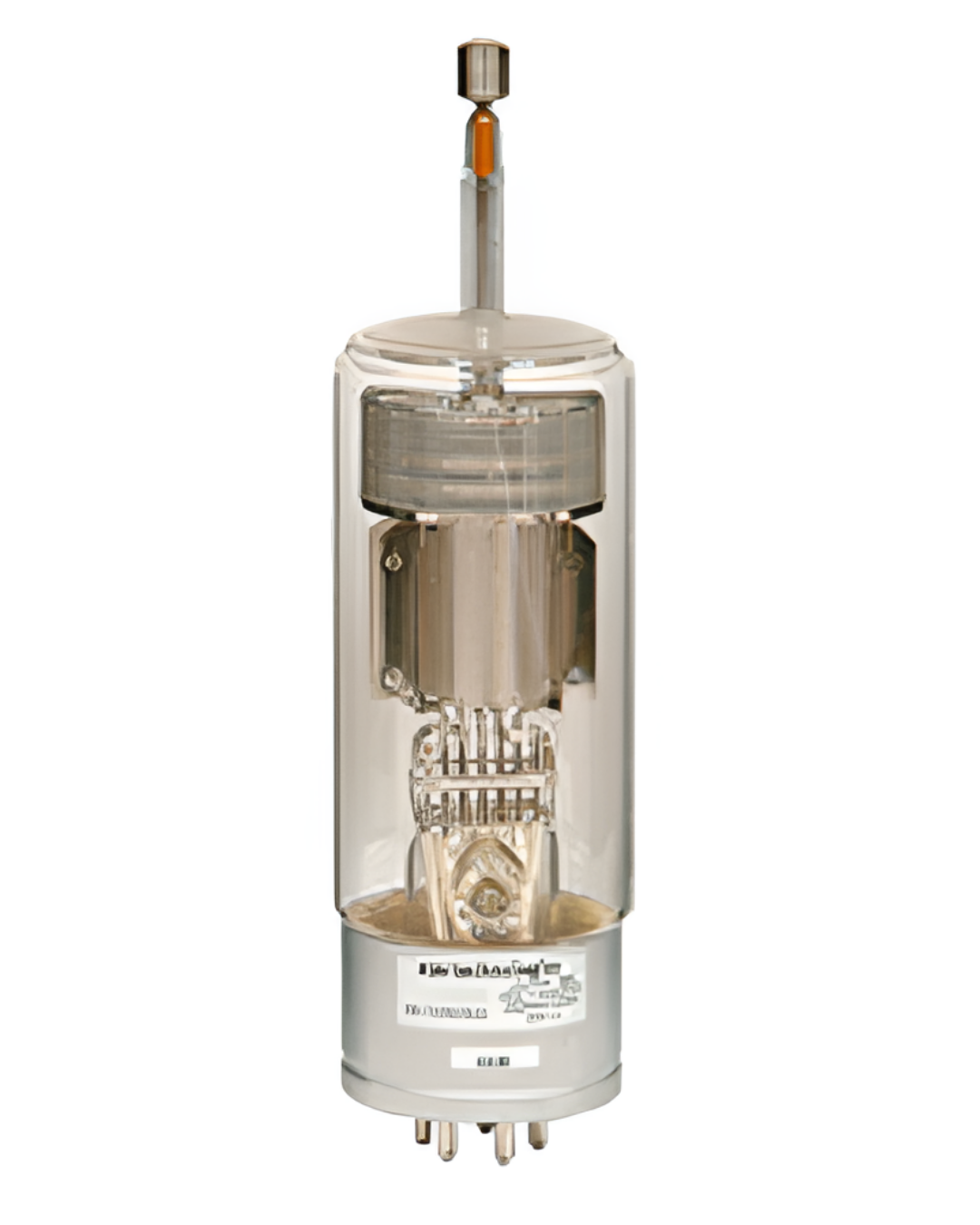

Hydrogen-filled tetrode thyratron

'CX1140A' 모델입니다.

​

장비 유지보수 담당자분들과

설계 엔지니어분들을 위해

공식 Product Sheet를 기반으로 한

핵심 스펙 요약과 본 제품만의

강력한 특장점을 정리해 드리겠습니다.

☑️주요 특징

구분	상세 사양
최대 피크 순방향 아노드 전압 (Peak Forward Anode Voltage)	25 kV max
최대 피크 아노드 전류 (Peak Anode Current)	800 A max
최대 피크 출력 전력 (Peak Output Power)	10 MW max
히터 전압 및 전류 (Heater Voltage / Current)	6.3 V ± 7.5 % / 22 A

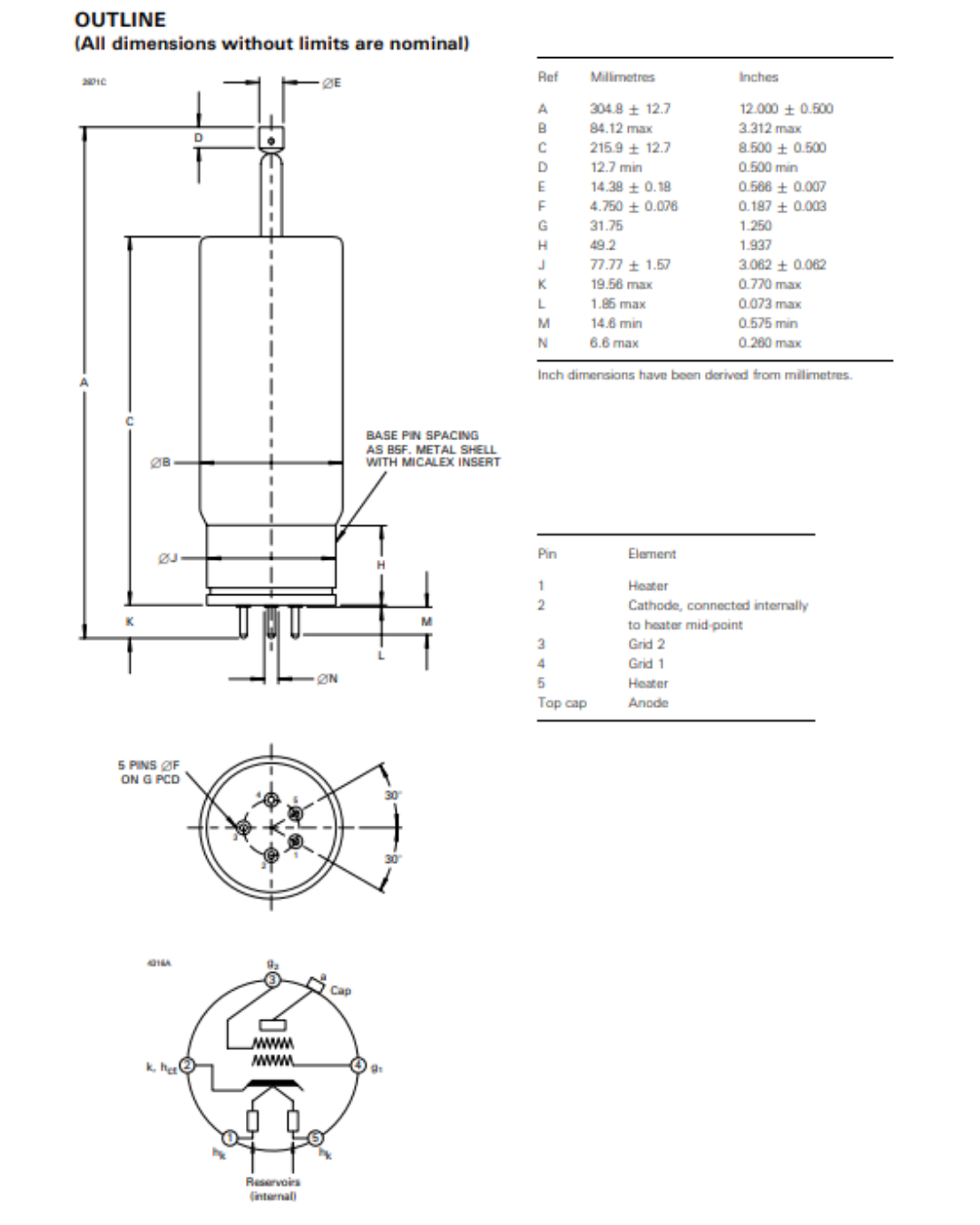

외형 크기 및 무게 (Dimensions & Weight)	전장 317.5 mm / 직경 84.12 mm / 약 0.7 kg

---

💡이 제품만의 독보적인 차별점

​

✔️ 극도로 정밀한 로우 지터 및 낮은 아노드 지연 시간 드리프트 특성

타임 지터가 전형적으로 1.0 ns 수준으로 매우 낮고

지연 시간 드리프트가 최소화되어,

정밀한 동기화가 필수적인 고속 펄스 스위칭 시스템에

완벽한 타이밍 제어를 제공

​

✔️ 최대 10 MW의 초고출력 피크 전력 변조 성능

최대 25 kV의 아노드 전압과

800 A의 피크 전류를 바탕으로

고전압 변조기 서비스에서

강력하고 안정적인 대용량 전력 스위칭을 실현

​

✔️ 카소드 히터 공급 장치 연동형 리저버 탑재

카소드 히터 전원 공급 장치로부터 작동하는

내부 리저버(Reservoir)가 통합되어 있어,

가혹한 연속 운용 중에도 가스압을 일정하게 유지하며

소자의 수명을 극대화

​

✔️ 싱글샷 및 크로바(Crowbar) 장비 보호 서비스 최적화

순간적인 시스템 과전압 및 오작동 시

대전류를 안전하게 바이패스하는 크로바 서비스 운용 시,

최대 10,000 A에 달하는 초고전류 피크 아노드 전류를 견뎌내어

시스템을 안전하게 보호

저희 얼라이드이파트는

Teledyne e2v에서 공식적으로 지정한

유일한 글로벌 디스트리뷰터로서,

AEP Linac 네덜란드 본사를 이어 호주, 뉴질랜드, 한국, 싱가포르, 일본 및 미국 등

전 세계에 위치하여 Magnetron, Thyratron 등

선형 가속기의 중요 부품의 신속한 공급이 가능합니다.

그 외 제품에 관련한 자세한 문의는 언제든지 아래로 연락주시길 바랍니다.
