CX1191D 수소 사이라트론(Thyratron) 고전압 스위칭 소자 핵심 스펙

안녕하세요, 얼라이드이파트 입니다!

​

오늘은 레이더, 의료용 가속기, 펄스 전원 장치 등

고전압·고반복 스위칭 시스템에서 핵심적인 역할을 담당하는

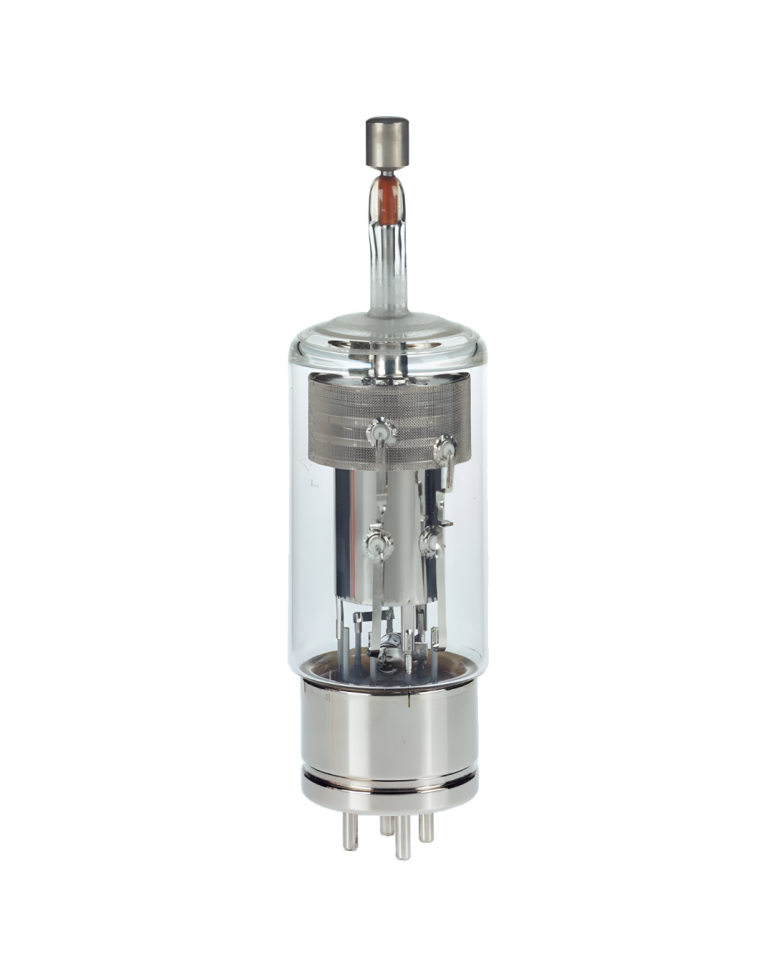

Deuterium-filled tetrode thyratron

'CX1191D' 모델을 소개해 드립니다.

​

장비 설계 엔지니어 분들과 유지보수 담당자분들을 위해

공식 Product Sheet를 기반으로 한 핵심 요약 스펙과

본 제품만의 강력한 특장점을 정리해 드립니다.

☑️주요 특징

구분	상세 사양
최대 피크 순방향 아노드 전압 (Peak Forward Anode Voltage)	35 kV max
최대 피크 아노드 전류 (Peak Anode Current)	500 A max
최대 피크 출력 전력 (Peak Output Power)	8.0 MW max
히터 전압 및 전류 (Heater Voltage / Current)	6.3V±7.5%/12.5A

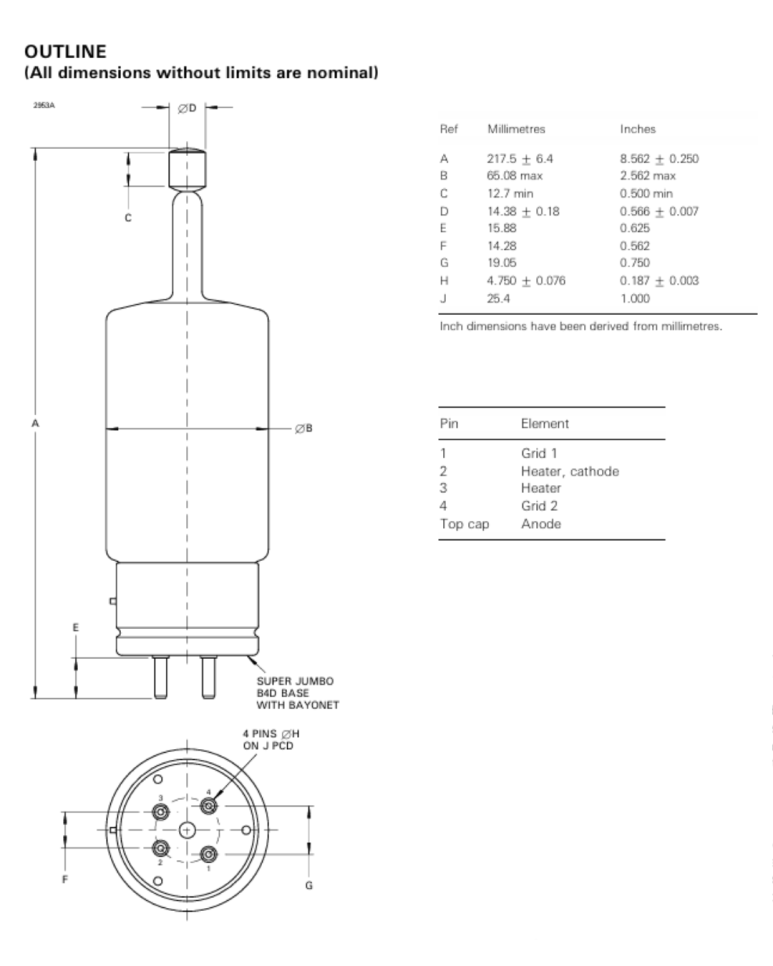

외형 크기 및 무게 (Dimensions & Weight)	전장 223.8 mm / 직경 65.1 mm / 약 340 g

💡이 제품만의 독보적인 차별점

​

✔️ 일반 수소 소자 대비 뛰어난 '중수소(Deuterium)' 충전 기술

일반 수소 대신 중수소를 충전해 고반복률 하에서도

열적 안정성을 유지하며 최대 8.0 MW의 피크 전력을 안정적으로 스위칭

​

✔️ 튼튼한 내구성의 가혹 환경용 구조 (Ruggedised Construction)

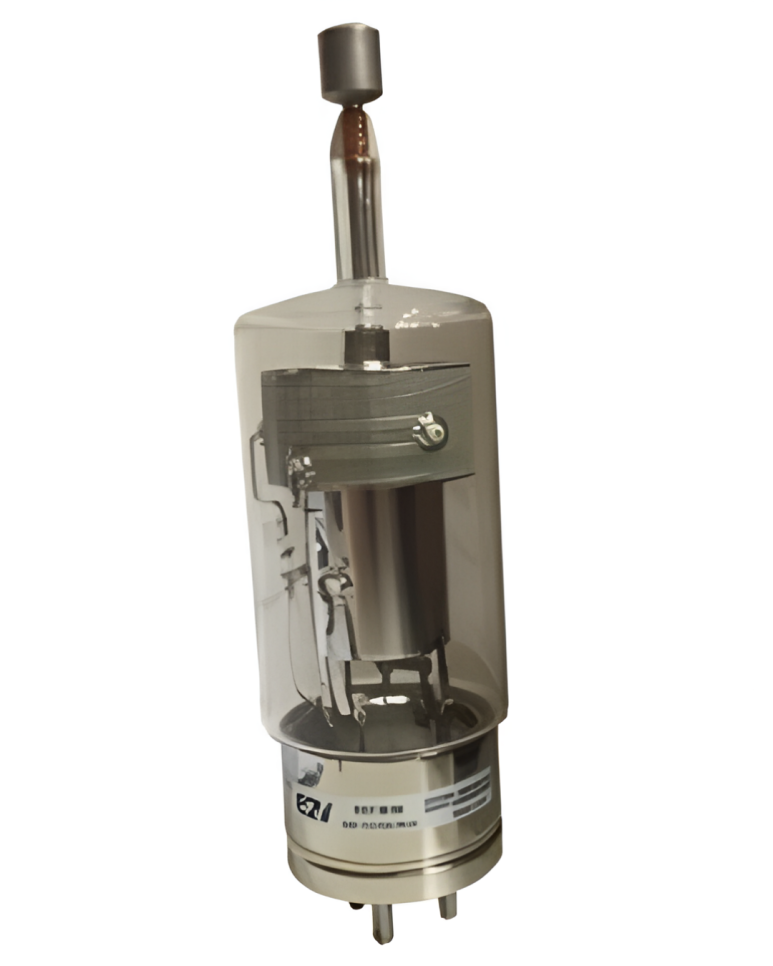

내구성이 뛰어난 4극관 구조와 내부 연결형 저수지를 채택하여

가혹한 운용 조건에서도 견고하게 작동

​

✔️ 정밀한 타이밍 제어 및 최소화된 지터(Jitter)

타임 지터가 전형적으로 1.0 ns 수준으로 매우 낮아

오차 없이 정확하고 정밀한 스위칭 타이밍을 구현

저희 얼라이드이파트는

Teledyne e2v에서 공식적으로 지정한

유일한 글로벌 디스트리뷰터로서,

AEP Linac 네덜란드 본사를 이어 호주, 뉴질랜드, 한국, 싱가포르, 일본 및 미국 등

전 세계에 위치하여 Magnetron, Thyratron 등

선형 가속기의 중요 부품의 신속한 공급이 가능합니다.

그 외 제품에 관련한 자세한 문의는 언제든지 아래로 연락주시길 바랍니다.
