파도에 흔들리는 배를 제어하는 기술, 선박 6자유도 운동과 모션 센서(MRU) 이해하기
안녕하세요, 얼라이드이파트 입니다!
오늘은 해양 및 선박 분야에서 장비의 안전성과 정밀도를 논할 때
결코 빠질 수 없는 핵심 개념,
'6자유도 운동(6 Degrees of Freedom, 6DoF)'에 대해 알아보려고 합니다.
☑️ 6자유도(6DoF) 운동이란?
자유도(DoF)란 물체가 공간 내에서
독립적으로 움직일 수 있는 방향의 가짓수를 의미합니다.
3차원 공간 속의 물체는 3개의 선형 이동(Linear Motions)과
3개의 회전 이동(Rotational Motions)을 할 수 있어,
총 6개의 자유도를 가집니다.

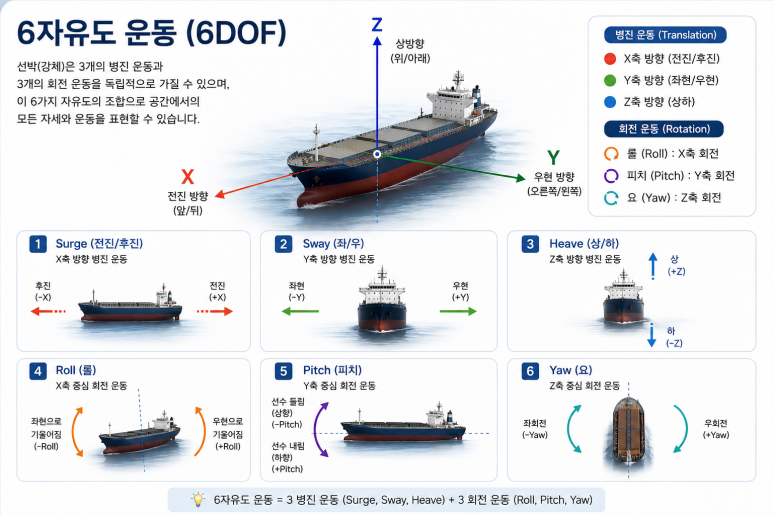

선박이 바다 위에서 겪는 6자유도 운동의 명칭은 다음과 같습니다
1. 횡진 (Sway) - Y축 선형 이동
배가 좌우(Side-to-side)로 미끄러지듯 움직이는 선형 운동이며
파도나 측면 바람에 의해 배가 옆으로 밀릴 때 발생
2. 종진 (Surge) - X축 선형 이동
배가 전후(Forward/Astern)로 밀려나거나 당겨지는 선형 운동이며
파도를 정면으로 맞이할 때 배의 전진 속도가 순간적으로 변하는 현상 등이 포함
3. 상하동요 (Heave) - Z축 선형 이동
파도를 따라 배 전체가 위아래(Up and down)로 수직 이동하는 선형 운동이며
해양 크레인이나 윈치 작업 시 장비의 파손을 막기 위해 가장 중요하게 제어해야 하는 요소
4. 횡동요 (Roll) - X축 회전 운동
박의 선수(앞)와 선미(뒤)를 잇는 중심축을 기준으로 배가 좌우로 기우뚱하며 흔들리는 회전 운동이며
승선감에 가장 큰 영향을 주고 심할 경우 배가 전복될 수도 있음
5. 종동요 (Pitch) - Y축 회전 운동
선박의 좌우 중심축을 기준으로 시소처럼 선수(앞)와 선미(뒤)가 위아래로 번갈아 들리는 회전 운동
6. 선수동요 (Yaw) - Z축 회전 운동
선박의 수직축을 기준으로 배의 앞머리가 좌우로 회전하며 방향이 틀어지는 회전 운동이며
뱀이 기어가듯 지그재그로 움직이는 요잉 현상과 관련이 깊음
💡 6자유도 운동을 측정하는 솔루션, 'MRU'
이 복잡한 6가지 움직임을 실시간으로 한 치의 오차도 없이 측정해 내는 장비가
바로 모션 레퍼런스 유닛(MRU, Motion Reference Unit)입니다.
저희 얼라이드이파트에서 취급하는 MRU 제품들은
내부의 최첨단 고성능 MEMS 자이로스코프(회전 측정)와
가속도계(선형 이동 측정)를 탑재하고 있습니다.
센서가 움직임을 감지하면
고유의 정밀 센서 퓨전 알고리즘(Sensor Fusion Algorithms)을 통해
데이터들을 결합하여, 불규칙하고 복합적인 해상 상태에서도
정밀한 6자유도 속도와 가속도 값을 도출해 냅니다.

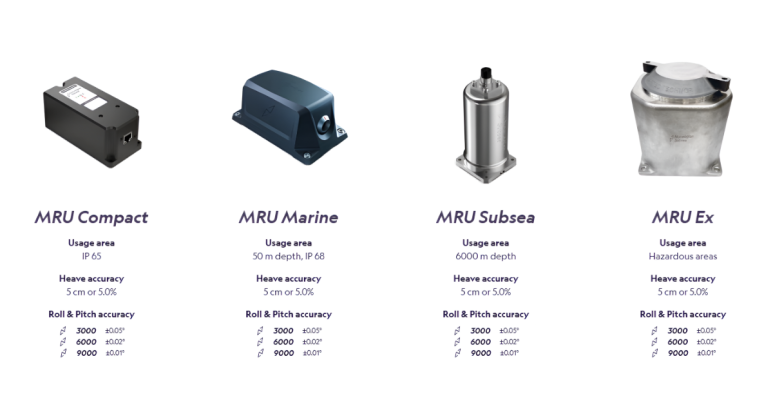

💡 장비별 환경에 따른 MRU 라인업과 6DoF 활용처
Norwegian Subsea는 6자유도 측정이 필요한 해양 환경의 특성에 맞추어
다양한 하드웨어 인터페이스 제품군을 제공하고 있습니다.
캐비닛 내부나 선실 등 먼지와 물보라로부터 보호되는 환경에 적합한
초소형·경량 플러그앤플레이 장비

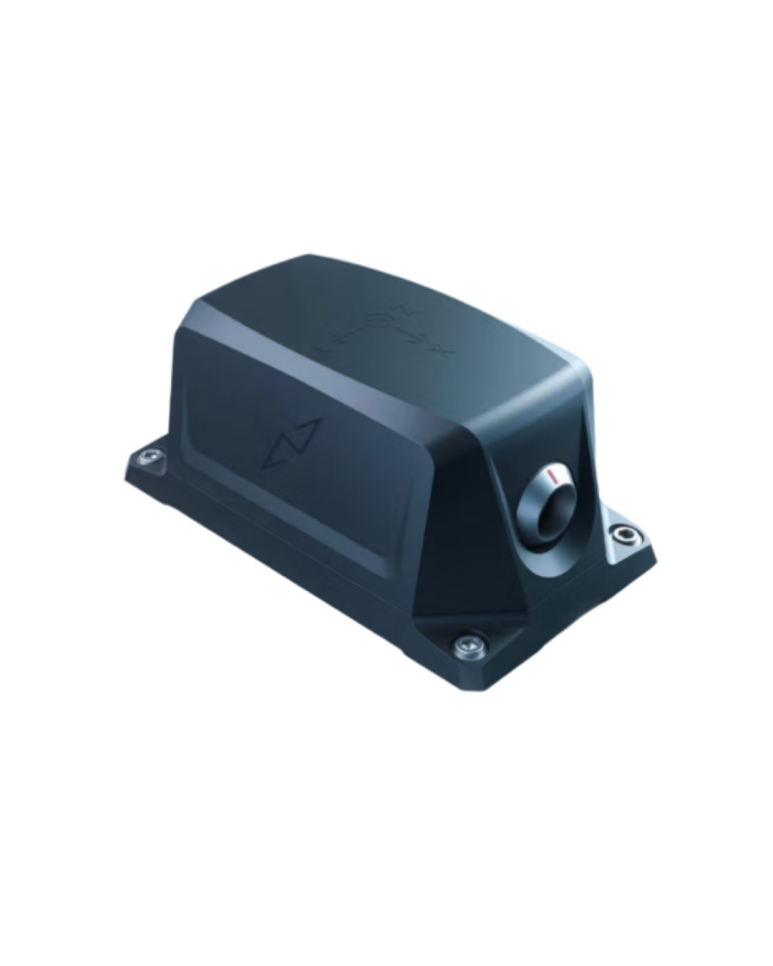

선박 데크 위나 최대 50m 수중 환경에 설치할 수 있는 다목적 가성비 모델

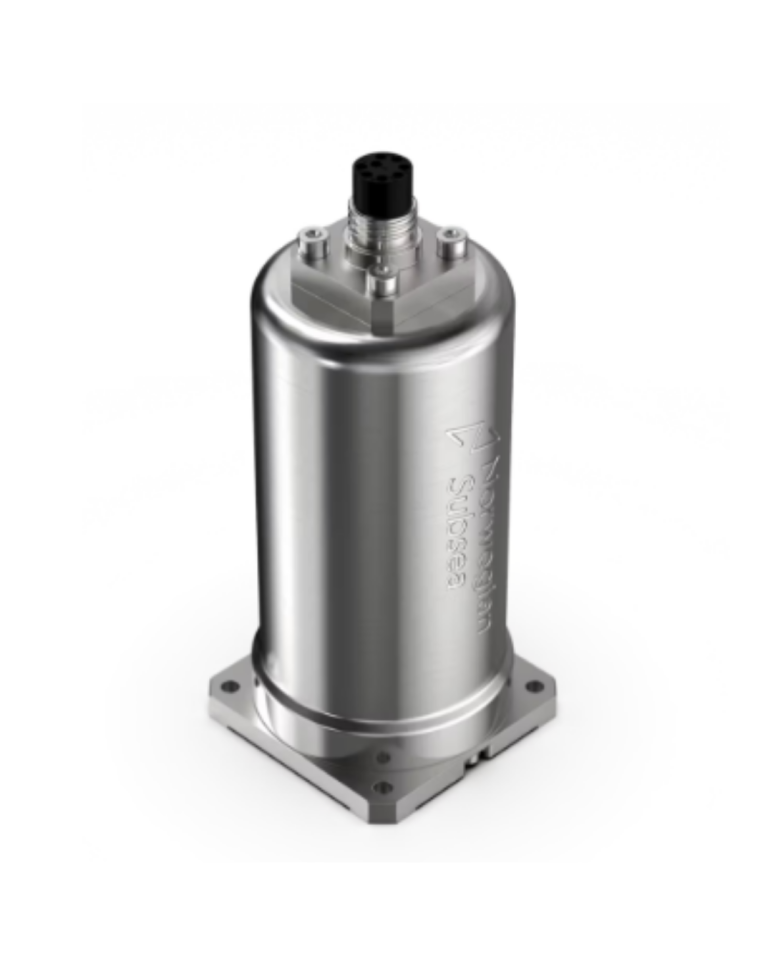

무려 6,000m 깊이의 심해 압력을 견딜 수 있도록 설계되어,
해저면 조사나 심해 ROV/AUV의 네비게이션용 6DoF 측정

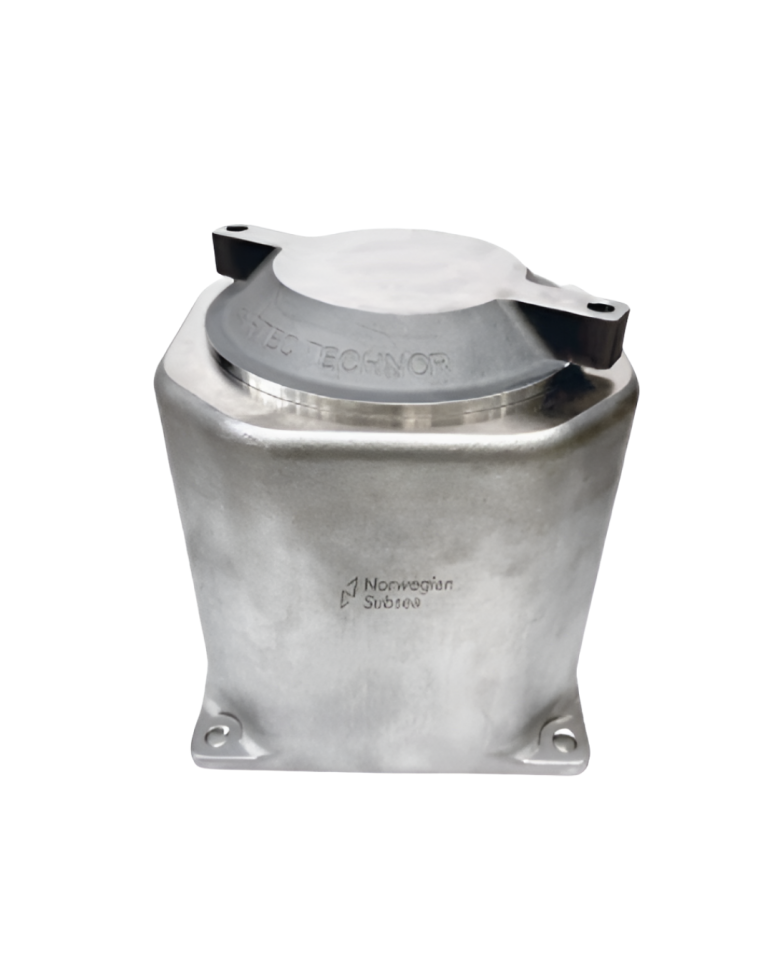

가연성 가스가 존재하는 위험 구역(Hazardous areas) 전용 스테인리스 스틸 모델로,
해양 시추선 등 안전이 최우선인 곳에 필수적
바다라는 거칠고 불규칙한 3차원 공간 속에서
선박과 해양 장비가 안전하고 똑똑하게 작동할 수 있는 비결은
바로 6자유도(6DoF) 운동을 완벽하게 이해하고 측정하는 데 있습니다.
