2.6MW의 폭발적 에너지를 한 손에? LINAC의 심장, 8503K가 특별한 이유는?
안녕하세요, 얼라이드이파트 입니다!
병원의 암 치료 장비인 LINAC(선형가속기)을 운영하다 보면,
마치 심장처럼 강하고 정확한 에너지를 박동시켜 주는
핵심 부품의 중요성을 체감하게 됩니다.
보이지 않는 곳에서 고전압의 흐름을 완벽하게 제어하는 기술,
그것이 바로 가속기 성능의 핵심이죠.

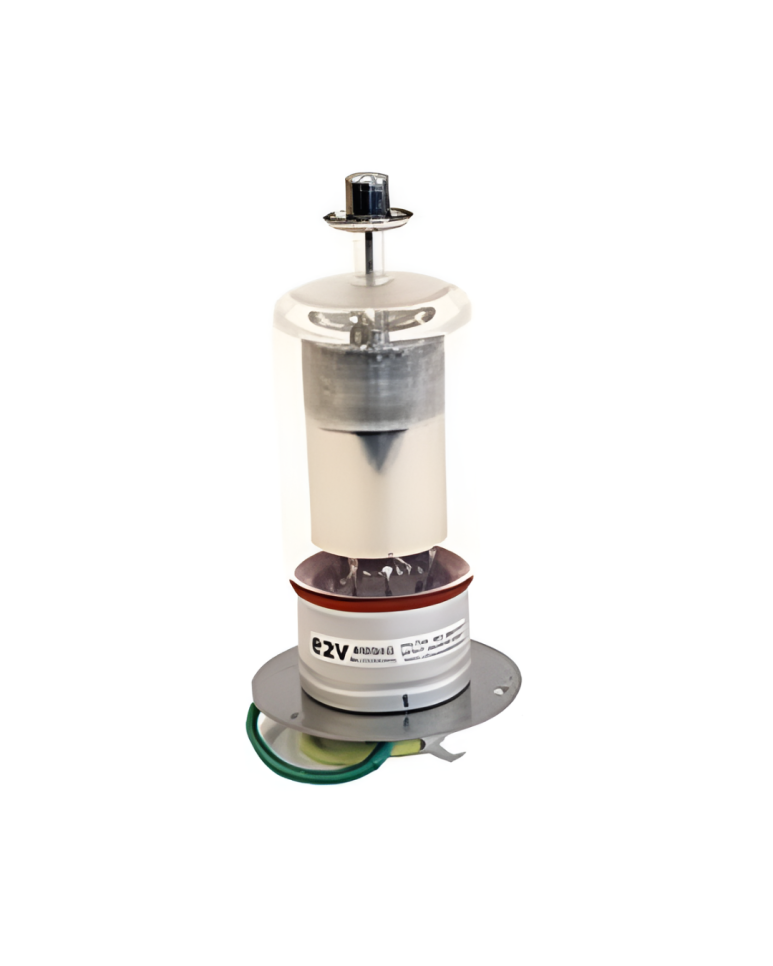

오늘 소개해 드릴 8503K는
강력한 펄스 에너지를 안정적으로 공급하기 위해 설계된
수소 충전식 사이라트론(Hydrogen Thyratron) 3극관입니다.
고전압·대전류 환경에서 매우 빠른 스위칭 역할을 수행하여
정밀한 출력 제어를 가능하게 합니다.
☑️주요 특징
|
구분
|
상세 사양
|
비고
|
|
|
최대 순방향 양극 전압
|
18 kV
|
고전압 견딤 능력
|
|
|
최대 양극 전류(Peak)
|
325 A
|
순간적인 대전류 출력
|
|
|
최대 출력 파워
|
2.6 MW
|
강력한 펄스 에너지 공급
|
|
|
가열 시간(Minimum)
|
3.0 분
|
예열 후 즉시 가동 가능
|
|
|
냉각 방식
|
자연 냉각 (Natural)
|
별도 냉각 장치 없이 운용 가능
|
|
☑️ 현장 실무자를 위한 특징 요약
✔️강력한 내구성 설계

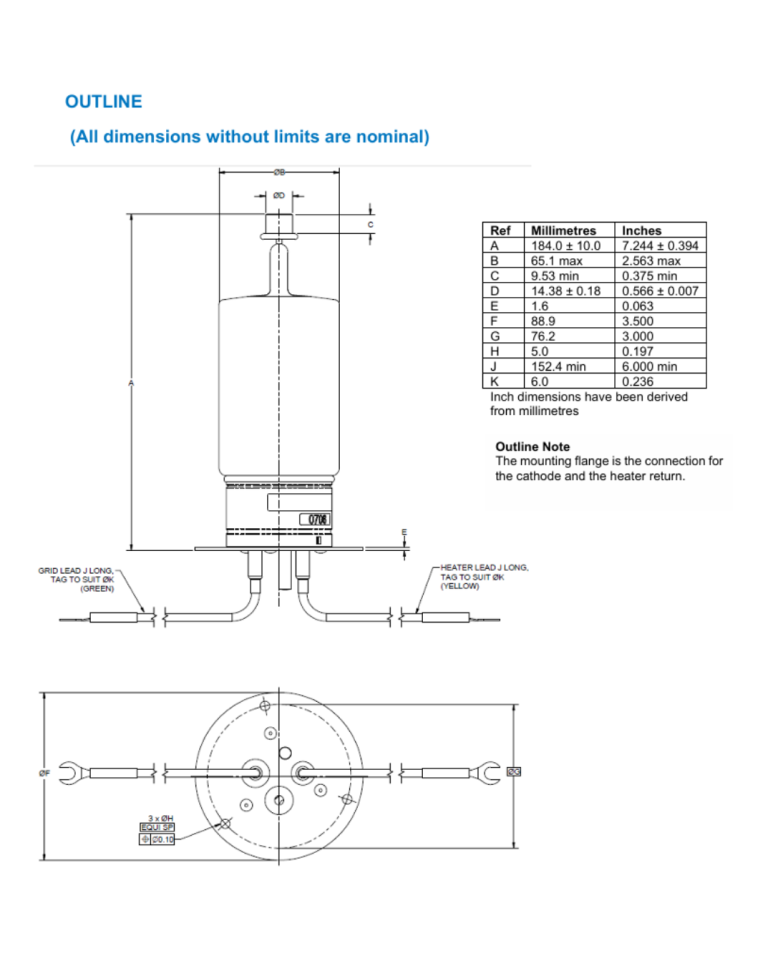

플랜지 장착형 튜브로 진동이나 충격이 잦은 가동 환경에서도 안정적인 결합 상태 유지
✔️정밀한 타이밍 제어
15ns 이하의 매우 낮은 지터(Jitter) 값으로 펄스 간 오차를 최소화하여 일관된 출력 확보
✔️광범위한 운용 온도
영하 50°C부터 영상 90°C까지 폭넓은 환경 온도에서 정상 작동 가능
✔️설계 유연성 극대화
장착 위치에 제한이 없는 구조로 다양한 장비 내부 레이아웃에 맞춰 설치 가능
✔️안전한 수소 리저버 내장
내부에 수소 리저버를 포함하여 장시간 사용 시에도 가스 압력을 일정하게 조절
💡이 제품만의 독보적인 차별점
이 제품의 가장 큰 차별점은
컴팩트한 사이즈 대비 압도적인 전력 밀도입니다.
약 400g의 가벼운 무게 임에도 불구하고
2.6 MW라는 엄청난 피크 출력 을 내며,
영하 50°C에서 영상 90°C라는 온도 환경 에서도
오차 범위 15ns 이하의 정밀한 타이밍 제어(Jitter) 가 가능하다는 점이
전문가들에게 매우 강력한 메리트입니다.
저희 얼라이드이파트는
Teledyne e2v에서 공식적으로 지정한
유일한 글로벌 디스트리뷰터로서,
AEP Linac 네덜란드 본사를 이어 호주, 뉴질랜드, 한국, 싱가포르, 일본 및 미국 등
전 세계에 위치하여 Magnetron, Thyratron 등 선형 가속기의 중요 부품의 신속한 공급이 가능합니다.
그 외 제품에 관련한 자세한 문의는 언제든지 아래로 연락주시길 바랍니다.
