의료용 가속기의 정밀한 펄스 제어, 왜 CX1159G가 정답일까요?

안녕하세요, 얼라이드이파트 입니다!



​

최근 의료 기술이 비약적으로 발전하면서

선형가속기를 활용한 방사선 치료의 정밀도 역시 나날이 높아지고 있습니다.

완벽한 치료를 위해서는 장비 내부에서 고전압 펄스를

한 치의 오차 없이 스위칭해주는 부품의 역할이 무엇보다 중요하죠.

오늘은 가속기 시스템의 '심장 박동'을 담당하는

고성능 타이라트론에 대해 심도 있게 살펴보겠습니다.

​



본 제품은 낮은 지터(Jitter)와

최소화된 양극 지연 시간 드리프트를 특징으로 하는

중수소 충전 테트로드 타이라트론(Deuterium-filled tetrode thyratron)

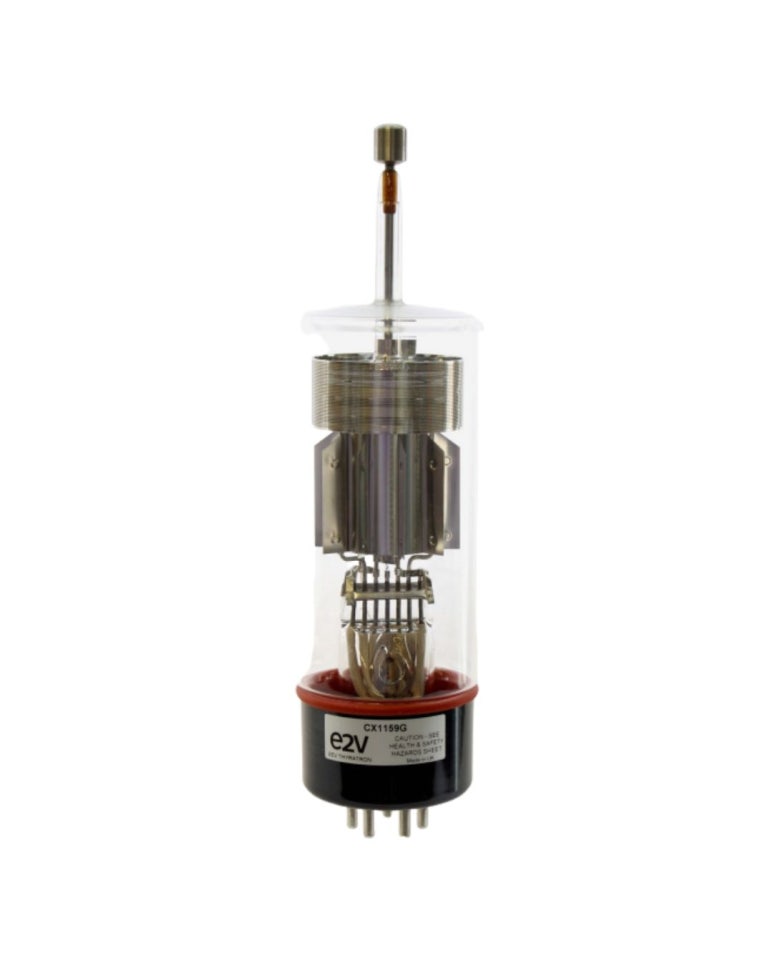

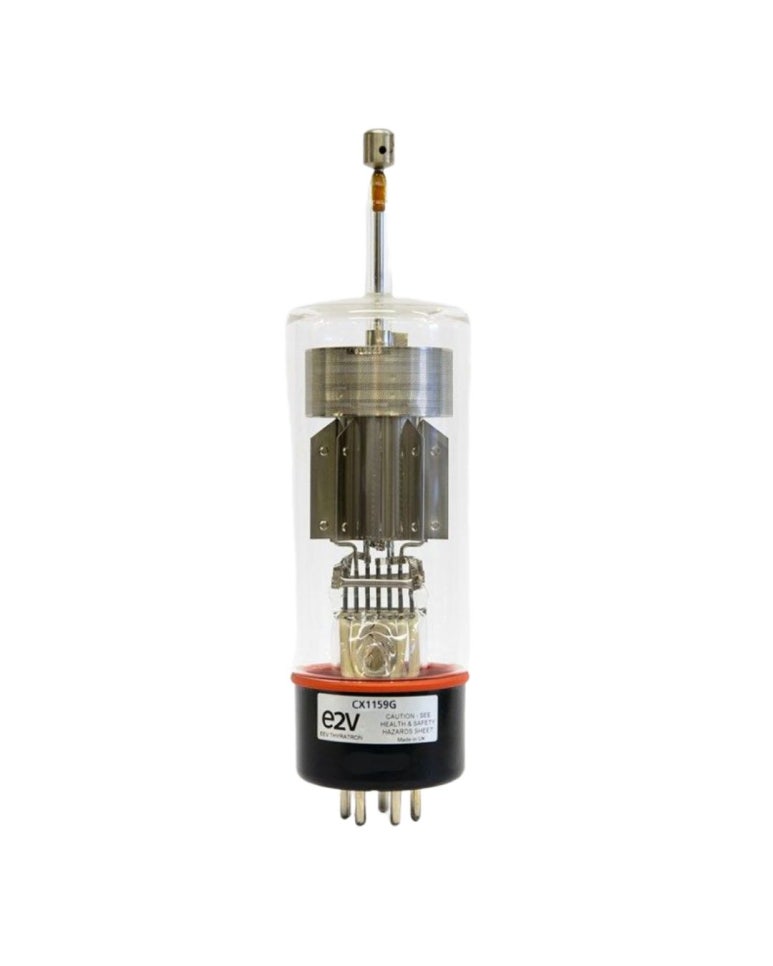

Teledyne e2v의 CX1159G입니다.



☑️주요 특징

구분	주요 사양
양극 전압 (Peak Forward Anode Voltage)	33 kV
양극 전류 (Peak Anode Current)	1,000 A
전류 상승률 (Rate of Rise of Anode Current)	5,000 A/µs
시간 지터 (Time Jitter)	Typical 5.0 ns (Max 10.0 ns)
냉각 방식 (Cooling)	Natural (자연 냉각)





☑️ 현장 실무자를 위한 특징 요약

​

✔️중수소 충전 방식 적용

수소 대신 중수소를 충전하여 고전압 환경에서도 안정적인 절연 파괴 특성 유지.

​

✔️히터 일체형 리저버

카토드 히터 전원을 공유하는 가스 리저버를 내장하여 내부 압력을 능동적으로 조절.

​

✔️광범위한 운용 온도

영하 50°C부터 영상 90°C까지의 가혹한 환경에서도 정상 작동 보장.

​

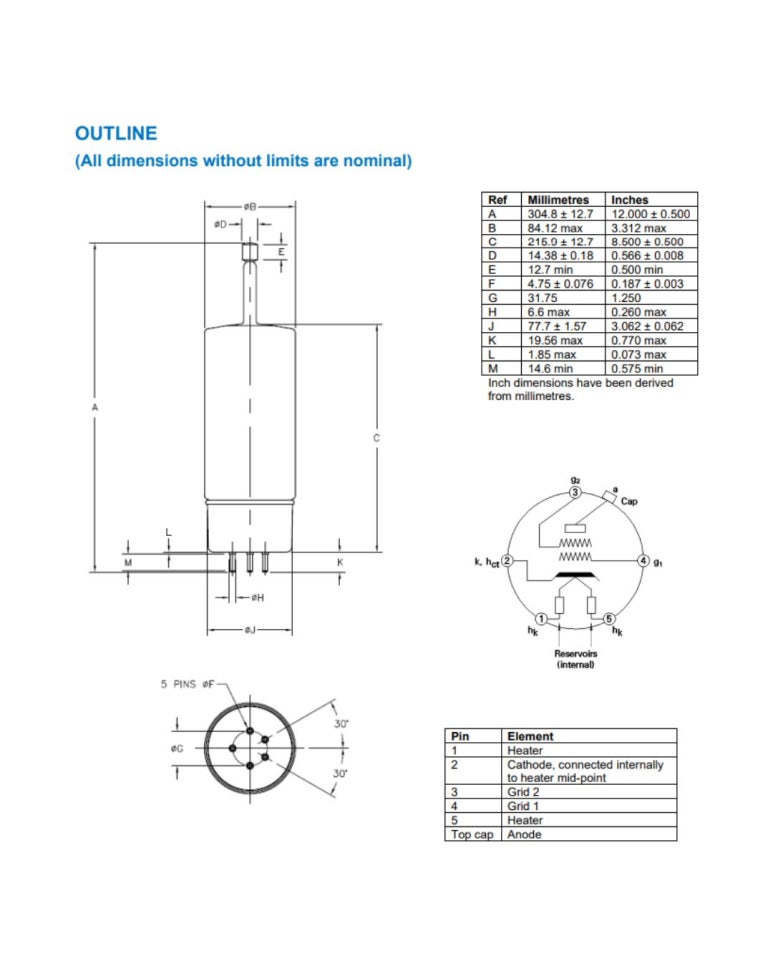

✔️유연한 설치 구조

설치 방향에 제약이 없는 'Any position' 실장 지원 및 다양한 베이스 타입 선택 가능.

​

✔️방사선 안전 설계

1.6mm 강철 패널 차폐 시 X-선 방출량을 안전 수준으로 유지 가능.

​





💡이 제품만의 독보적인 차별점

​

가장 큰 차별점은 '극도로 낮은 시간 지터(Jitter)와 안정성'입니다.

의료용 가속기는 환자에게 조사되는 에너지의 일관성이 생명입니다.

CX1159G는 지터값이 5.0ns 수준으로 매우 낮고,

장시간 가동 시 발생하는 양극 지연 시간의 드리프트를 최소화하여

장비의 신뢰도를 극한으로 끌어올립니다.





가속기의 정밀도와 수명은

어떤 타이라트론을 선택하느냐에 따라 결정됩니다.

검증된 안정성과 정밀한 타이밍 제어 성능을 모두 갖춘 이 제품은

장비의 가동률을 극대화하고 유지보수 효율을 높이는 최선의 선택이 될 것입니다.





저희 얼라이드이파트는 Teledyne e2v에서 공식적으로 지정한

유일한 글로벌 디스트리뷰터로서,

AEP Linac 네덜란드 본사를 이어 호주, 뉴질랜드, 한국, 싱가포르, 일본 및 미국 등

전 세계에 위치하여 Magnetron, Thyratron 등 선형 가속기의 중요 부품의 신속한 공급이 가능합니다.

그외 제품에 관련한 자세한 문의는 언제든지 아래로 연락주시길 바랍니다.

​
