[마그네트론] MG5473 — X-BAND 레이더용 10kW

얼라이드이파트 2025. 10. 29. 10:48

안녕하세요 얼라이드이파트 입니다.

작업 구역에서 마주치는 작은 부품 하나가 전체 시스템의 성능을 좌우할 때가 있습니다.

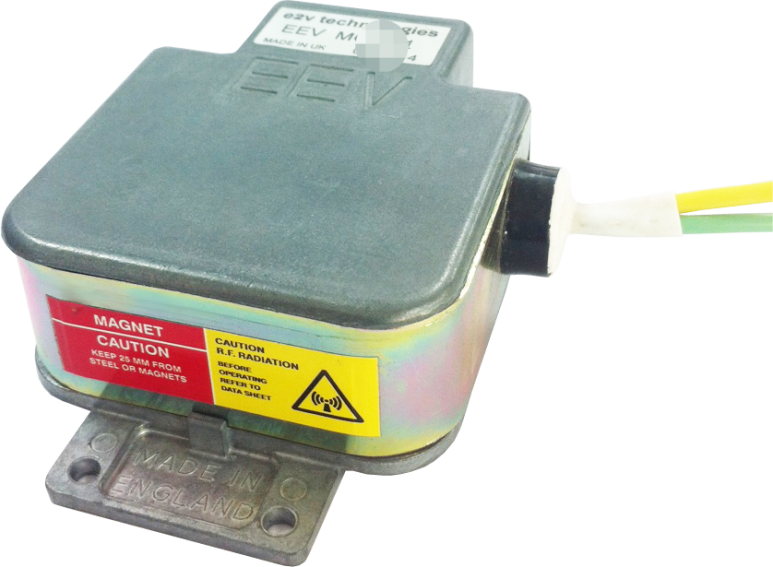

오늘은 그런 역할을 하는 모델 ‘MG5473(MG5241)’을 간단히 소개합니다.

주요 특징
항목	사양
동작 주파수	9410 ± 30 MHz
피크 출력 전력	12.5 kW
히터 전압	6.3V
히터 전류	(6.3 V 기준) 0.5 A
음극 예열 시간	(최소) 60 s
입력 커패시턴스	9.0 pF (max)
순중량	약 0.7 kg

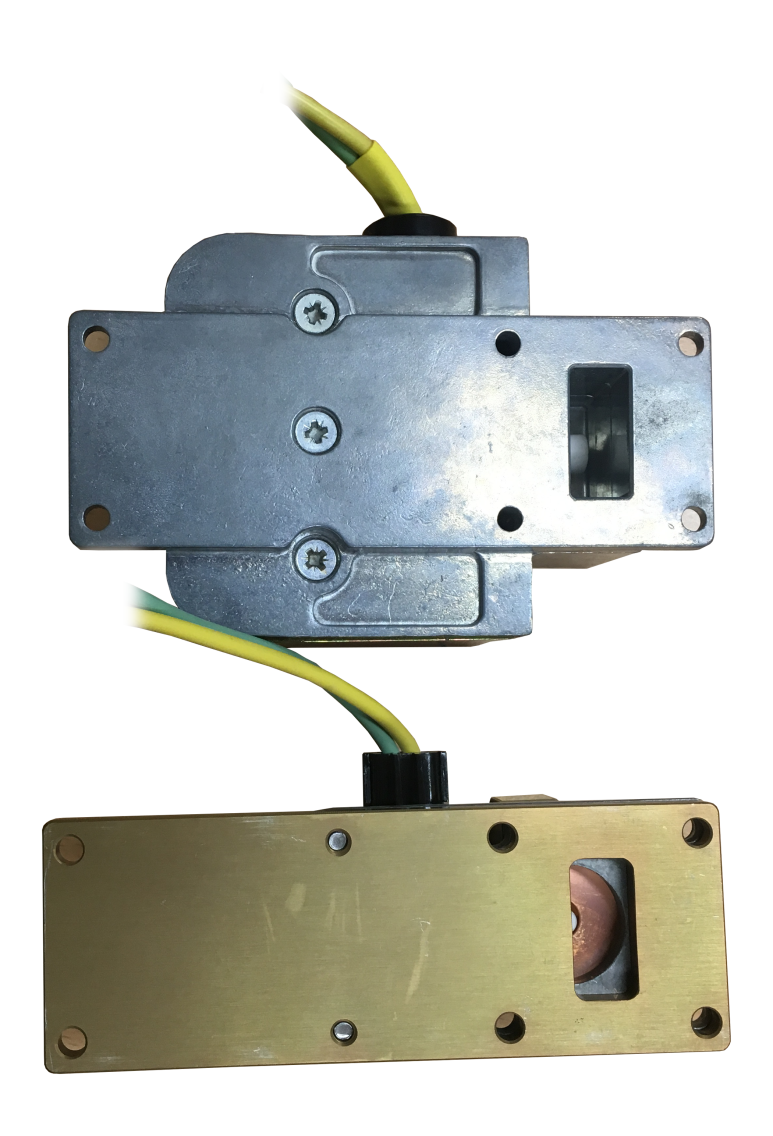

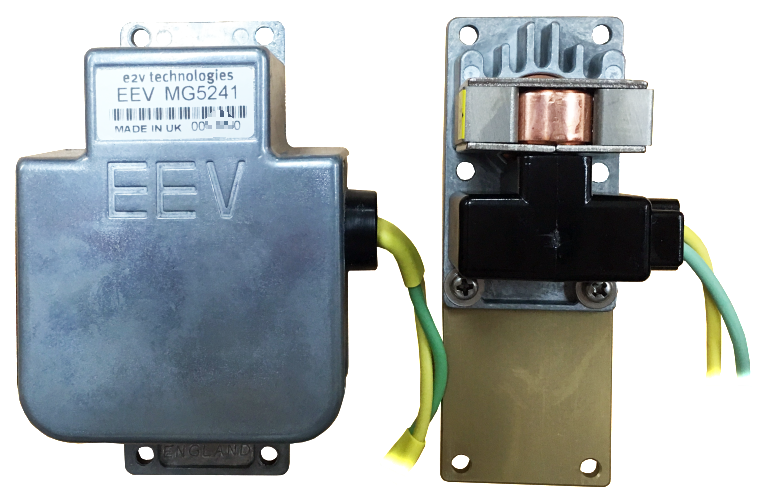

◆ MG5473(MG5241) 과 MG4010의 크기 및 외관 비교

MG5473은 MG5241과 동일 스펙과 사이즈의 모델이며
또한 E2V 4세대 제품인 MG4010과 호환이 가능한 제품입니다.
* MG4010은 레이더에 따라 플레이트를 설치하여 장착 가능한 타입으로
MG5473(MG5241)보다 콤팩트한 사이즈로 가격면에서도 저렴한 모델입니다.

◆ MG5473(MG5241) 사용 레이더 모델
제조사	모델명
RAYTHEON	NSC18 / NSC25
SPERRY	BRIDGEMASTER 180 10kW BRIDGEMASTER 250 10kW BRIDGEMASTER E 10kW VISION MASTER FT 10kW

저희 얼라이드이파트는 오늘 소개해드린 제품
MG5473(MG5241) 뿐만 아니라 다양한 제품들도 취급중으로 신속대응이 가능합니다.
그외 부속품에 관련한 자세한 문의는 언제든지 아래로 연락주시길 바랍니다.
