[마그네트론] MG5424 — X-BAND 레이더용 25kW



안녕하세요 얼라이드이파트입니다!

장비 점검 나가기 전에 “오늘도 전파 잘 나가려나?” 하며 하늘 한번 쳐다본 적 있으신가요?
레이더가 세상을 보는 ‘눈’이라면, 그 눈에 생명을 불어넣는 건 바로 마그네트론입니다.
오늘은 X-밴드 레이더의 핵심인 MG5424에 대해 이야기해보려 합니다.

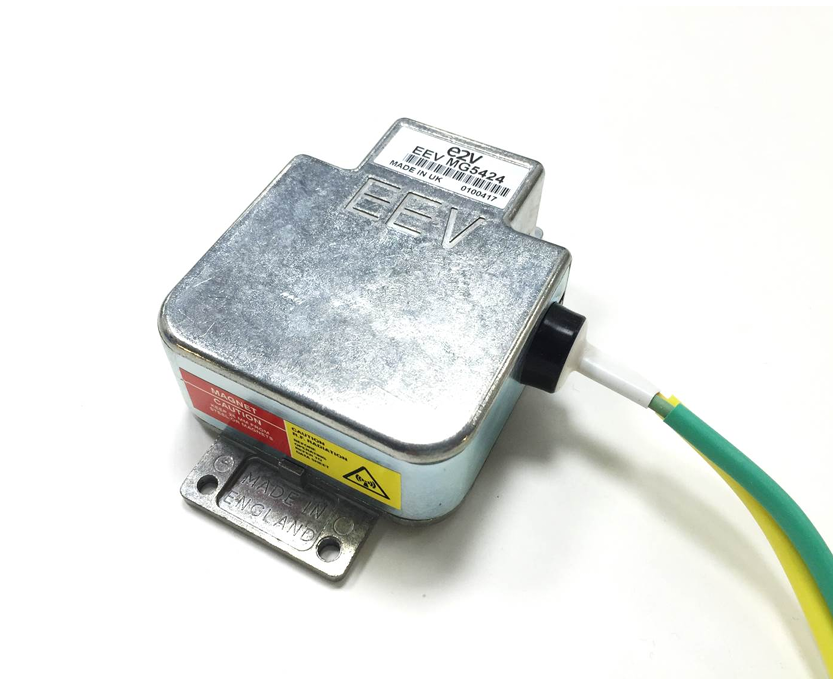

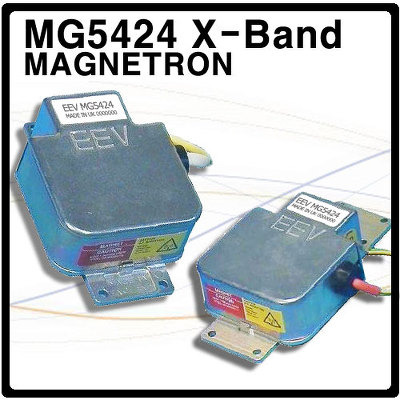

이 제품은 X-밴드 레이더 시스템용으로 설계된, 고출력 펄스형 마그네트론으로서,
고주파(약 9.41 GHz)에서 최대 약 25 kW 피크 출력을 내며 안정적인 레이더 신호 송출을 가능하게 해줍니다.



---





구분	세부 내용
동작 주파수	9,410 MHz ± 30 MHz (X-밴드)
출력 성능	피크 출력 25 kW / 평균 출력 18 W
히터 전압	권장 6.3 V
히터 전류	0.5 A ~ 0.6 A (6.3 V 기준)
예열 시간	최소 60초 (0 ~ 75 °C 환경에서)
주파수 안정성	온도 변화 시 최대 ±0.25 MHz/°C

---







☑️특징 요약

▪️주파수 약 9.41 GHz, 피크 출력 약 25 kW → 강력한 레이더 송출 가능
▪️히터 전압 약 6.3 V, 예열 약 60초 → 빠른 준비 가능

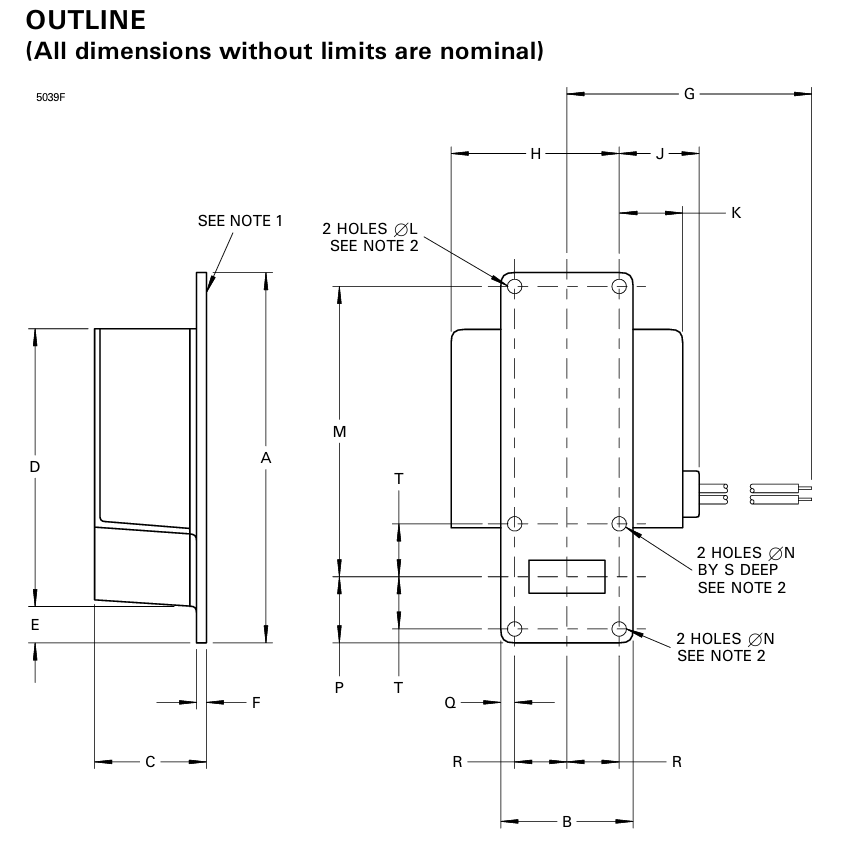

▪️무게 약 0.7kg, 설치 유연성 높음 → 장비 교체/설치 작업 수월
▪️히터 보호용 축전용량 권장 및 온도 따라 주파수 변화 고려 → 안정성 확보



저희 얼라이드이파트는 오늘 소개해드린 제품
MG5424 뿐만 아니라 다양한 제품들도 취급중으로 신속대응이 가능합니다.
그외 부속품에 관련한 자세한 문의는 언제든지 아래로 연락주시길 바랍니다.
