오늘은 마그네트론에 대해서 설명을 드리고자 합니다.







요즘 레이더 점검하다 보면 꼭 한 번쯤 마주치는 이름,

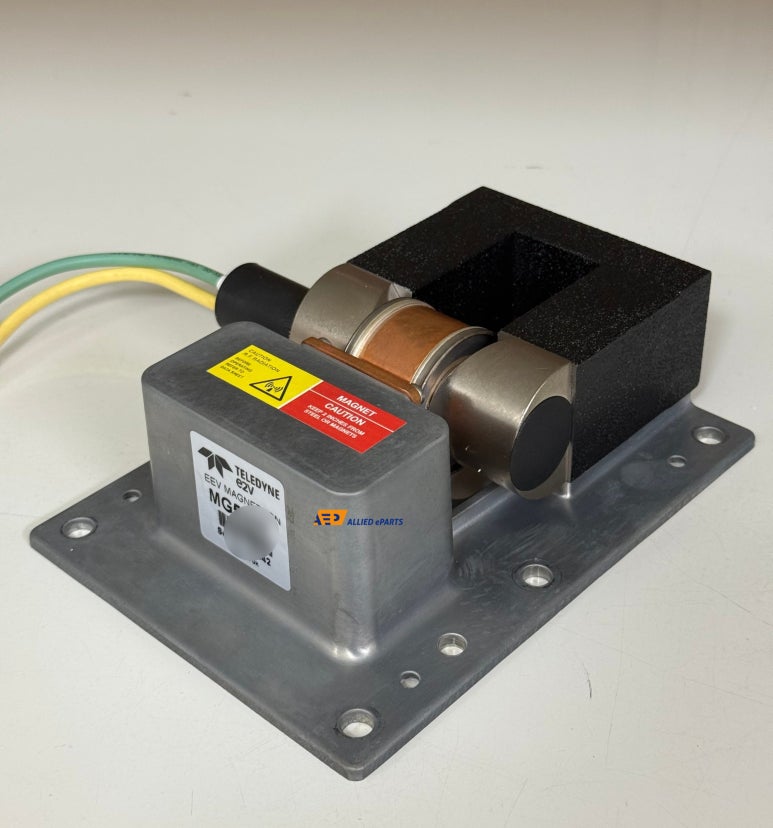

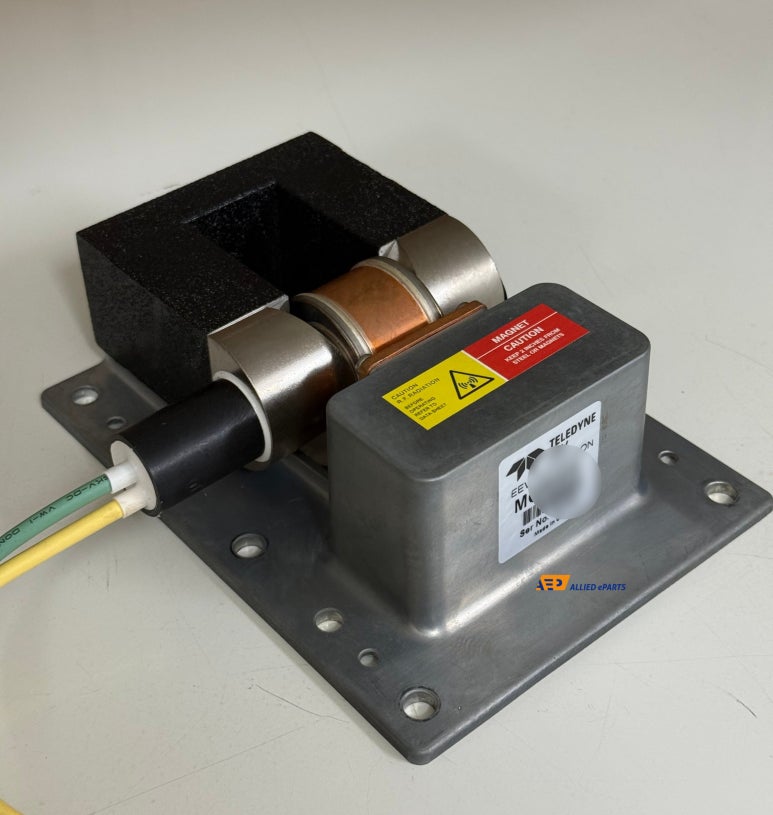

MG5223 / MG5223F
전원이 들어오고 예열이 끝난 뒤 안정적인 펄스 신호가 생성될 때면,
오늘도 장비가 제 역할을 다하고 있구나 하는 안도감이 듭니다.



이 제품은 고출력 펄스 고정주파수 마그네트론으로서,
약 3.04 GHz대의 S-밴드에서 동작하며 최대 약 30 kW 피크 출력이 가능한 마그네트론입니다.



---



GENERAL DATA (MG5223, MG5223F)
동작 주파수 (Operating frequency)	3050 ± 10 MHz
피크 출력 전력 (Typical peak output power)	30 kW
음극 방식 (Cathode)	간접 가열형 (indirectly heated)
히터 전압 (Heater voltage)	6.3 V (기준)
히터 전류 at 6.3 V (Heater current)	약 1.25 A
히터 예열 시간 최소 (Cathode pre-heating time)	180 s (최소)



---
